Poszczególne elementy systemu:
TYP SZYNY
Szyna natynkowa (B) (wysokość 53mm) w kolorze białym i czarnym. Szyna (B) to wysoka szyna natynkowa / zwieszana przeznaczona do montażu na wykończonym suficie - w porównaniu do szyny (A) – ma dużo większe możliwości tj. szersze portfolio akcesoriów montażowych.
DOSTĘPNE DŁUGOŚCI SZYN
Szyny są dostępne w poniższych długościach:
- 1000mm (1 metr)
- 2000mm (2 metry)
- 3000mm (3 metry)
Szyny można ciąć w dowolnym miejscu.
ŁĄCZENIE SZYN
Do połączenia ze sobą dwóch szyn w linii prostej jest potrzebny łącznik wewnętrzny elektryczny prosty oraz łącznik mechaniczny. Dzięki tym łącznikom obie szyny połączone są elektrycznie i mechanicznie.
ŁĄCZNIKI 90º POZIOME
Do zbudowania linii pod kątem 90° na suficie potrzebny jest łącznik kątowy 90° w 1 płaszczyźnie (sufit-sufit) oraz łącznik elektryczny FLEX. Dzięki łącznikom obie szyny połączone są mechanicznie i elektrycznie.
Do poprowadzenia linii w 2 płaszczyznach (sufit-ściana) potrzebny jest łącznik wewnętrzny kątowy w 2 płaszczyznach oraz łącznik elektryczny FLEX. Dzięki łącznikom obie szyny połączone są mechanicznie i elektrycznie.
Do poprowadzenia linii w 2 płaszczyznach zewnętrznych (sufit-ściana) potrzebny jest poniższy łącznik kątowy w 2 płaszczyznach oraz łącznik elektryczny FLEX. Dzięki łącznikom obie szyny połączone są mechanicznie i elektrycznie.
Do rozbudowania linii w układzie "T" potrzebny jest łącznik mechaniczny "T" oraz łącznik elektryczny "T" Dzięki obu łącznikom wszystkie szyny połączone są mechanicznie i elektrycznie.
PODŁĄCZENIE I ZASILANIE SZYNY
1) Na suficie mamy wyprowadzony już przewód zasilający na napięcie 230V
W tym przypadku należy zastosować zasilacz wewnętrzny 48V. Obciążenie zasilacza dobieramy max do 85% czyli dla zasilacza 100W suma lamp to max 85W a dla zasilacza 200W max 170W. Zasilacz możemy wpiąć i połączyć elektrycznie w dowolnym miejscu szyny.
2) Na suficie jest przygotowana instalacja na niskie napięcie.
W tym przypadku należy zastosować przyłącze zasilające do szyny i połączyć z wyprowadzonym na suficie przewodem na niskie napięcie. Z drugiej strony tego obwodu zasilacz na napięcie 48V należy podłączyć w rozdzielni na szynie DIN.
W przypadku gdy nie ma obwodu elektrycznego poprowadzonego bezpośrednio do rozdzielni, a jest możliwość rozprowadzić instalację elektryczną na niskie napięcie zalecamy zastosować zasilacz zewnętrzny w rewizji czyli w miejscu, do którego zawsze będziemy mieć dostęp.
OBWODY NA SZYNIE I ŚCIEMNIANIE OPRAW
Szyny (B) to szyny 1-obwodowe czyli po załączeniu napięcia zaświecą się wszystkie oprawy zamontowane w szynie. Istnieje możliwość podziału opraw na 2-obwody.

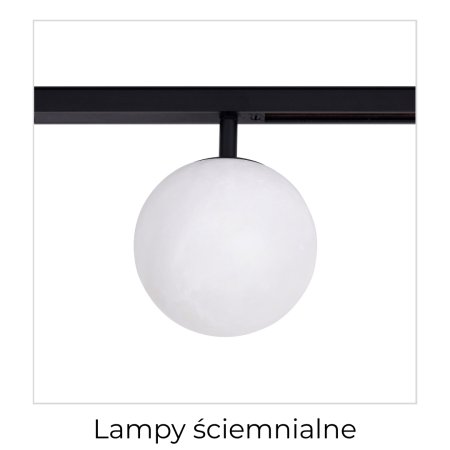

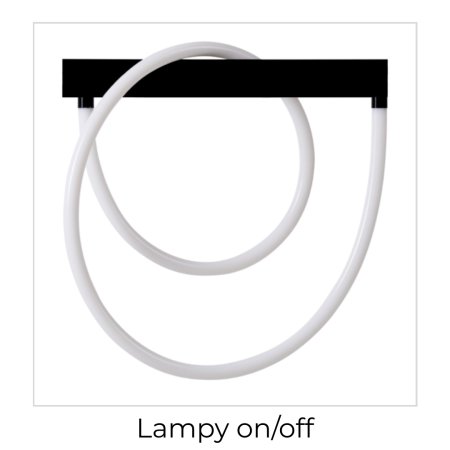

Ściemnianie lamp. Dla rozwiązań smart home, inteligentne domy należy wykorzystać lampy z modułem DALI, a w standardowej instalacji stosujemy lampy z modułem bezprzewodowym Bluetooth (TUYA).
ZAŚLEPKI KOŃCOWE
Są to elementy, które ładnie zamykają szynę na początku i na końcu. Stosuje się je zawsze na obu końcach szyny pojedynczej, a w przypadku linii na obu końcach linii.
MASKOWNICA FRONTOWA
Po ułożeniu lamp w szynie są widoczne otwarte przestrzenie między oprawami. Maskownica licuje szynę z lampami tworząc spójną całość. Najlepiej jest ułożyć lampy w docelowych miejscach i dopiero wtedy docinać maskownicę. Maskownica ma długość 100cm, występuje w obu kolorach białym i czarnym.
