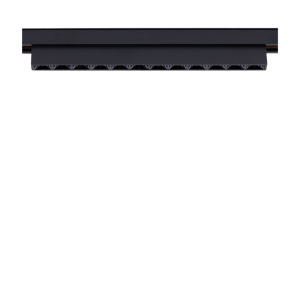

Szyna magnetyczna 48V MINI

TYP SZYNY

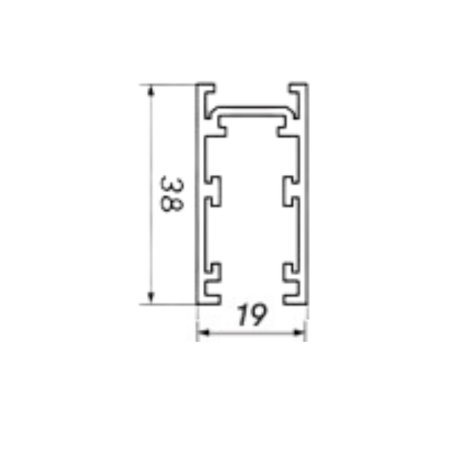

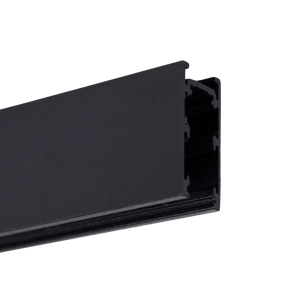

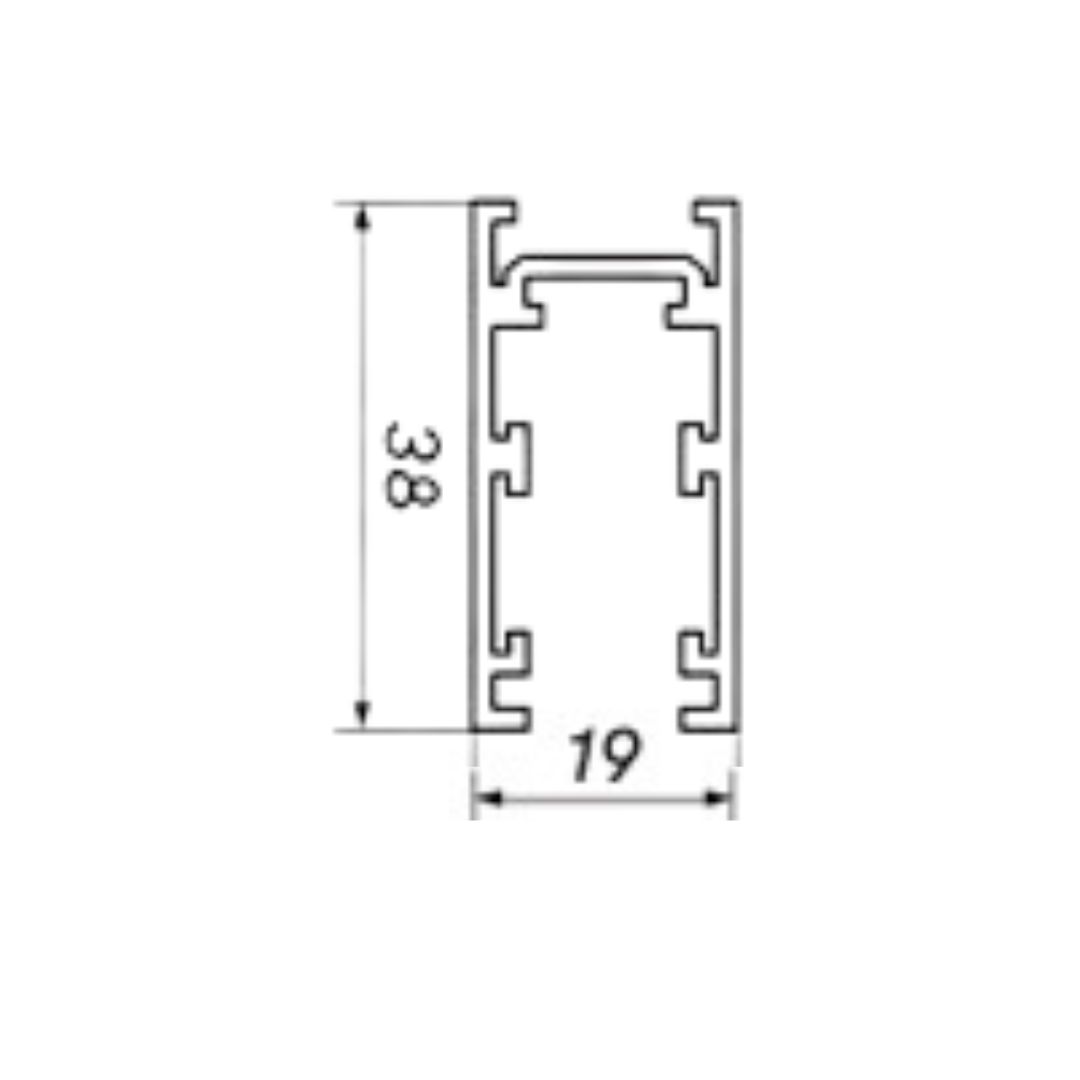

• Natynkowa MINI/A (wysokość 16mm), oraz MINI/B (wysokość 38mm)

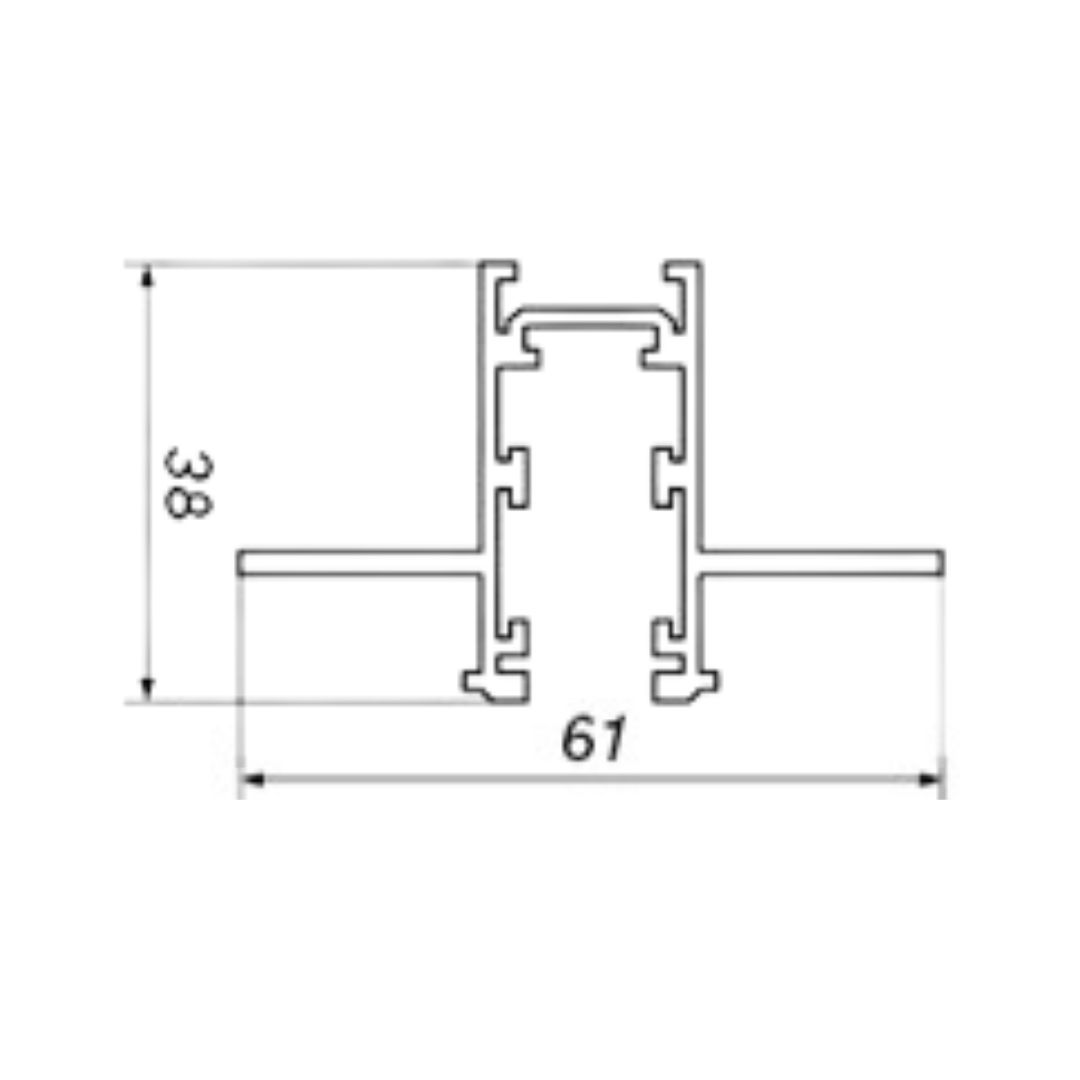

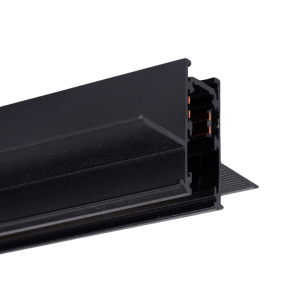

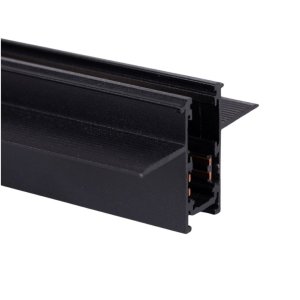

• Do płyty karton-gips MINI/C (wysokość 38mm)

Szyny dostępne w kolorze białym i czarnym.

DŁUGOŚCI SZYN

Szyny są dostępne w poniższych długościach.

• 1000mm (1 metr)
• 2000mm (2 metry)
• 3000mm (3 metry)

Szyny można ciąć w dowolnym miejscu.

ŁĄCZENIE SZYN

Do połączenia ze sobą dwóch szyn w linii prostej jest potrzebny łącznik wewnętrzny. Dzięki łącznikowi obie szyny połączone są elektrycznie. Dla przykładu:

• Szyna 4 metry w linii prostej składać się będzie z 2 szyn 2 metrowych + 1 łącznik wewnętrzny.
• Szyna o długości 6 metrów w linii prostej składać się będzie z 3 szyn 2 metrowych + 2 łączników wewnętrznych.

ŁĄCZNIKI 90º POZIOME I PIONOWE

W celu zbudowania linii na suficie pod kątem 90° potrzebny jest łącznik kątowy w 1 płaszczyźnie  (sufit-sufit). Do poprowadzenia linii sufit-ściana potrzebny jest łącznik kątowy 90° w 2 płaszczyznach (sufit-ściana). Dzięki łącznikowi obie szyny połączone są ze sobą mechanicznie i elektrycznie.

1- płaszczyzna (sufit-sufit)

2- płaszczyzny (sufit-ściana)

PODŁĄCZENIE I ZASILANIE SZYNY

1) Na suficie mamy już przewód zasilający na napięcie 230V (standardowa instalacja)

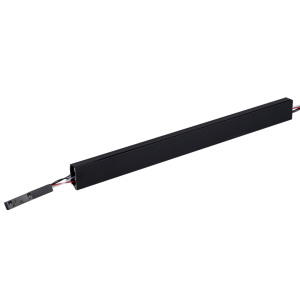

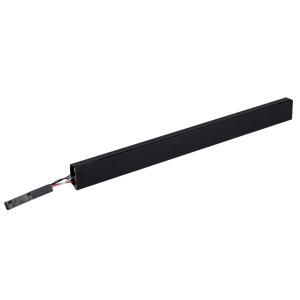

W tym przypadku należy zastosować dodatkową szynę MINI/B o długości 40cm z wbudowanym zasilaczem 48V w wersji 100W i 150W. Ma taką samą wysokość i licuje się idealnie z szyną MINI/B. Możemy zamówić w wersji na początku szyny i w środku szyny (w dowolnym miejscu). Jeżeli chcemy go zastosować do szyny MINI/A to zalecamy tylko montaż na początku, z racji że jest to element wyższy od szyny MINI/A.

2) Na suficie jest przygotowana instalacja na niskie napięcie.

W tym przypadku należy zastosować przyłącze zasilające do szyny i połączyć z wyprowadzonym na suficie przewodem na niskie napięcie. Z drugiej strony tego obwodu zasilacz na napięcie 48V należy podłączyć w rozdzielni na szynie DIN.

W przypadku gdy nie ma obwodu elektrycznego poprowadzonego bezpośrednio do rozdzielni, a jest możliwość  rozprowadzić instalację elektryczną na niskie napięcie zalecamy zastosować zasilacz zewnętrzny w rewizji czyli w miejscu, do którego zawsze będziemy mieć dostęp.

OBWODY NA SZYNIE I ŚCIEMNIANIE OPRAW

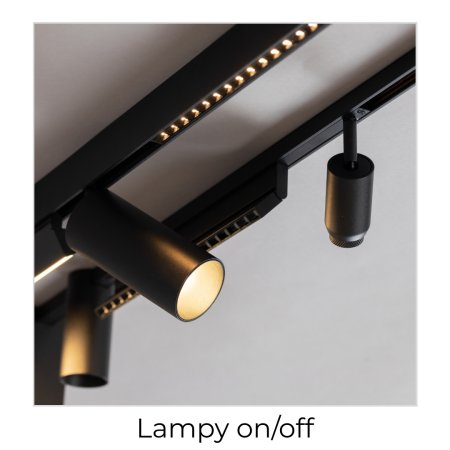

Szyna MINI A/B/C jest to szyna 1-obwodowa czyli po załączeniu napięcia zaświecą się wszystkie oprawy.

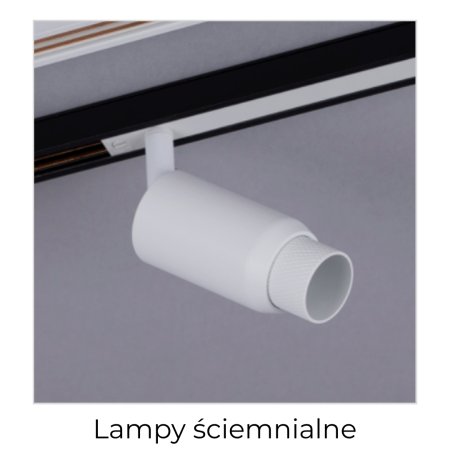

Dla rozwiązań smart home (inteligentne domy) do ściemniania wykorzystujemy lampy z modułem DALI​. Należy wybrać lampy w wersji przygotowanej do ściemniania (DALI).

ZAŚLEPKI KOŃCOWE

Są to elementy, które ładnie zamykają szynę na początku i na końcu. Stosuje się je zawsze na obu końcach szyny pojedynczej, a w przypadku linii na obu końcach linii.

MASKOWNICA FRONTOWA

Po ułożeniu lamp w szynie są widoczne otwarte przestrzenie między oprawami. Maskownica licuje szynę z lampami tworząc spójną całość. Najlepiej jest ułożyć lampy w docelowych miejscach i dopiero wtedy docinać maskownicę. Maskownica ma długość 100cm, występuje w obu kolorach białym i czarnym i pasuje do szyny MINI A/B/C.
