Poszczególne elementy systemu:
TYP SZYNY

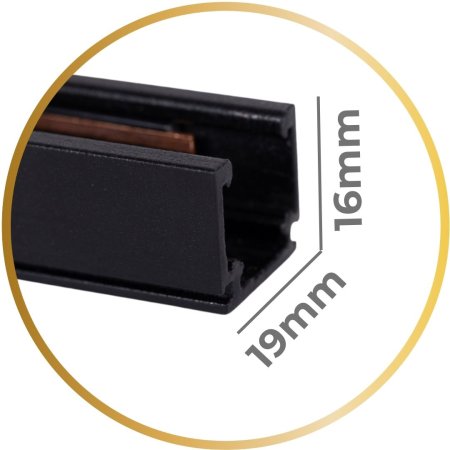

- Natynkowa MINI (A) (wysokość 16mm), oraz MINI (B) (wysokość 38mm)
- Do płyty karton-gips MINI (C) (wysokość 38mm)
Szyny dostępne w kolorze białym i czarnym.
DŁUGOŚCI SZYN
Szyny są dostępne w poniższych długościach.
- 1000mm (1 metr)
- 2000mm (2 metry)
- 3000mm (3 metry)
Szyny można ciąć w dowolnym miejscu.
ŁĄCZENIE SZYN
Do połączenia ze sobą dwóch szyn w linii prostej jest potrzebny łącznik wewnętrzny. Dzięki łącznikowi obie szyny połączone są elektrycznie. Dla przykładu:
- Szyna 4 metry w linii prostej składać się będzie z 2 szyn 2 metrowych + 1 łącznik wewnętrzny.
- Szyna o długości 6 metrów w linii prostej składać się będzie z 3 szyn 2 metrowych + 2 łączników wewnętrznych.
ŁĄCZNIKI 90º POZIOME I PIONOWE
W celu zbudowania linii na suficie pod kątem 90° potrzebny jest łącznik kątowy w 1 płaszczyźnie (sufit-sufit).
Do poprowadzenia linii sufit-ściana potrzebny jest łącznik kątowy 90° w 2 płaszczyznach (sufit-ściana). Dzięki łącznikowi obie szyny połączone są ze sobą mechanicznie i elektrycznie.
PODŁĄCZENIE I ZASILANIE SZYNY
1) Na suficie mamy już przewód zasilający na napięcie 230V (standardowa instalacja)
W tym przypadku należy zastosować dodatkową szynę MINI (B) o długości 40cm z wbudowanym zasilaczem 48V w wersji 100W i 150W. Ma taką samą wysokość i licuje się idealnie z szyną MINI (B). Możemy zamówić w wersji na początku szyny i w środku szyny (w dowolnym miejscu). Jeżeli chcemy go zastosować do szyny MINI (A) to zalecamy tylko montaż na początku, z racji że jest to element wyższy od szyny MINI (A).
2) Na suficie jest przygotowana instalacja na niskie napięcie.
W tym przypadku należy zastosować przyłącze zasilające do szyny i połączyć z wyprowadzonym na suficie przewodem na niskie napięcie. Z drugiej strony tego obwodu zasilacz na napięcie 48V należy podłączyć w rozdzielni na szynie DIN.
W przypadku gdy nie ma obwodu elektrycznego poprowadzonego bezpośrednio do rozdzielni, a jest możliwość rozprowadzić instalację elektryczną na niskie napięcie zalecamy zastosować zasilacz zewnętrzny w rewizji czyli w miejscu, do którego zawsze będziemy mieć dostęp.
OBWODY NA SZYNIE I ŚCIEMNIANIE OPRAW
Szyna MINI jest to szyna 1-obwodowa czyli po załączeniu napięcia zaświecą się wszystkie oprawy.
Dla rozwiązań smart home (inteligentne domy) do ściemniania wykorzystujemy lampy z modułem DALI. Należy wybrać lampy w wersji przygotowanej do ściemniania (DALI).
ZAŚLEPKI KOŃCOWE
Są to elementy, które ładnie zamykają szynę na początku i na końcu. Stosuje się je zawsze na obu końcach szyny pojedynczej, a w przypadku linii na obu końcach linii.
MASKOWNICA FRONTOWA
Po ułożeniu lamp w szynie są widoczne otwarte przestrzenie między oprawami. Maskownica licuje szynę z lampami tworząc spójną całość. Najlepiej jest ułożyć lampy w docelowych miejscach i dopiero wtedy docinać maskownicę. Maskownica ma długość 100cm, występuje w obu kolorach białym i czarnym i pasuje do szyny MINI.
