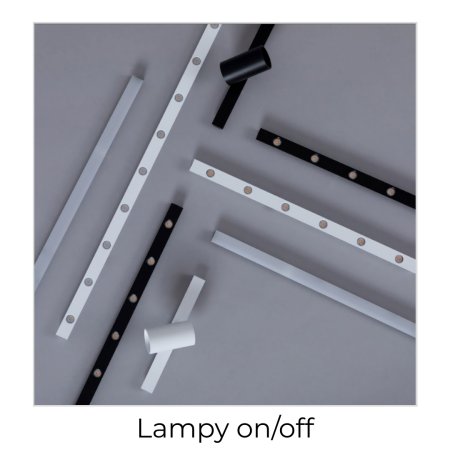

Poszczególne elementy systemu:

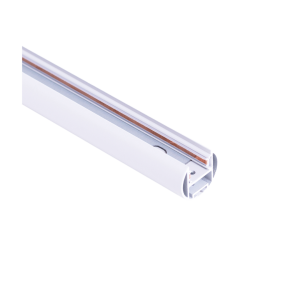

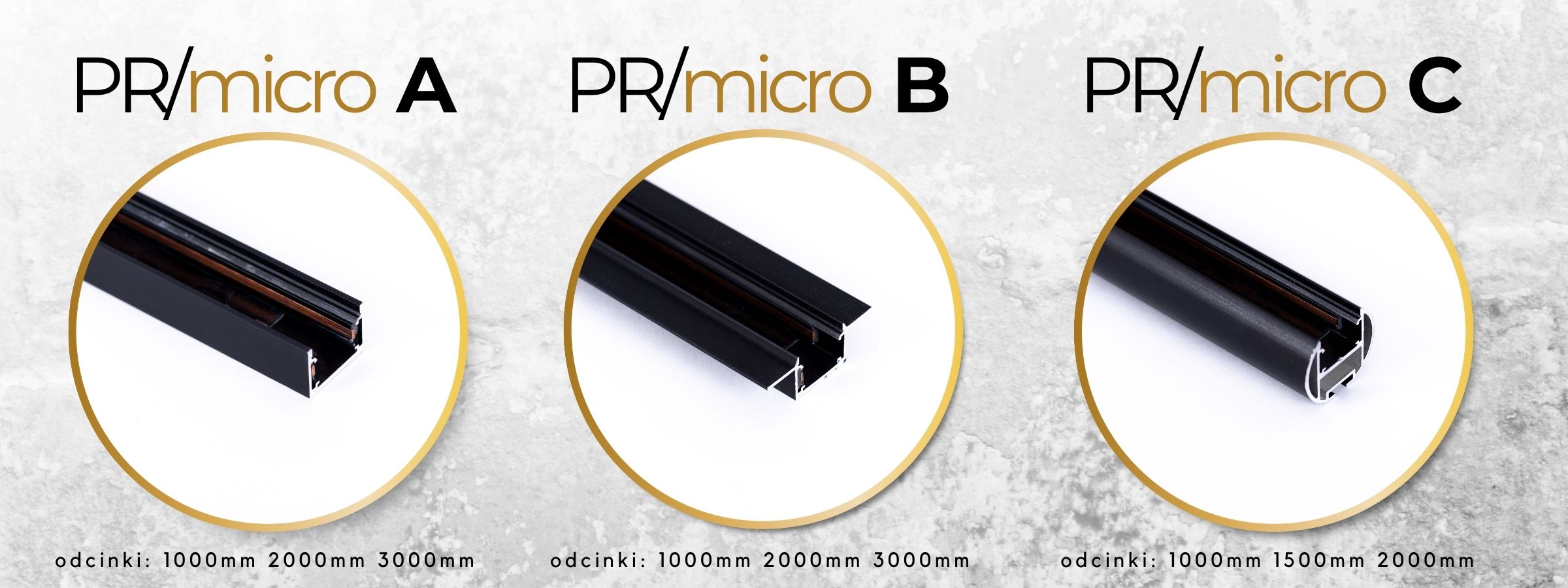

TYP SZYNY
- Natynkowa MICRO (A) (wysokość 14mm),
- Do płyty karton-gips MICRO (B) (wysokość 14mm)

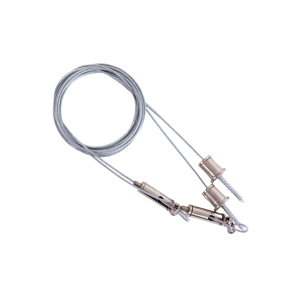

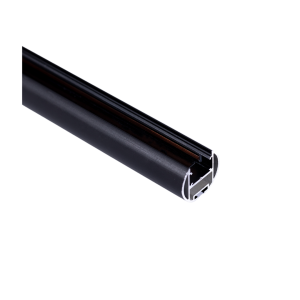

- Zwieszana MICRO (C) (wysokość 24mm)
Szyny dostępne w kolorze białym i czarnym.
DŁUGOŚCI SZYN
Szyny są dostępne w poniższych długościach.
- 1000mm (1 metr)
- 2000mm (2 metry)
- 3000mm (3 metry)
Szyny można ciąć w dowolnym miejscu.
ŁĄCZENIE SZYN

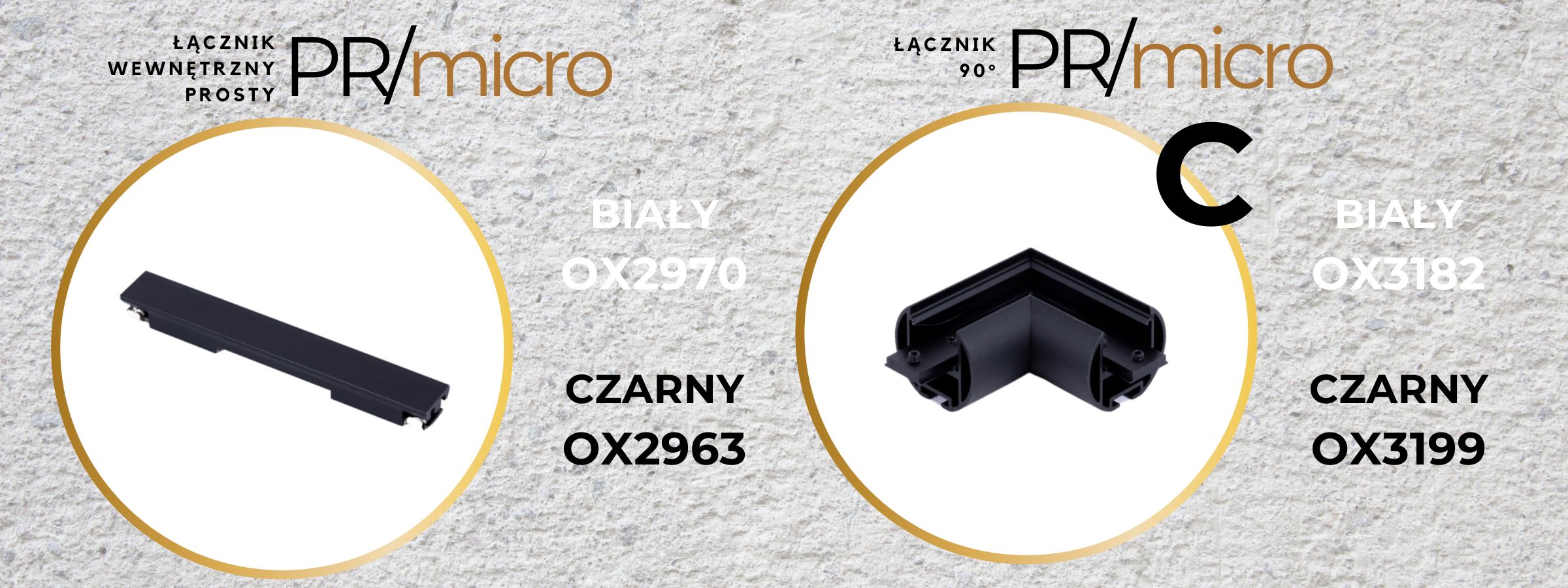

Do połączenia ze sobą dwóch szyn w linii prostej jest potrzebny łącznik wewnętrzny. Dzięki łącznikowi obie szyny połączone są elektrycznie. Dla przykładu:
- Szyna 4 metry w linii prostej składać się będzie z 2 szyn 2 metrowych + 1 łącznik wewnętrzny.
- Szyna o długości 6 metrów w linii prostej składać się będzie z 3 szyn 2 metrowych + 2 łączników wewnętrznych.

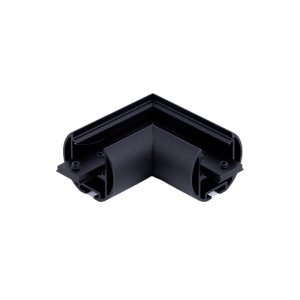

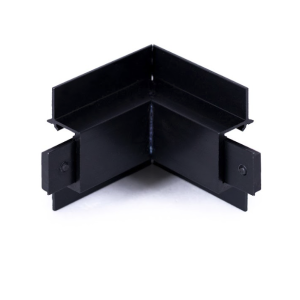

ŁĄCZNIKI 90º POZIOME I PIONOWE

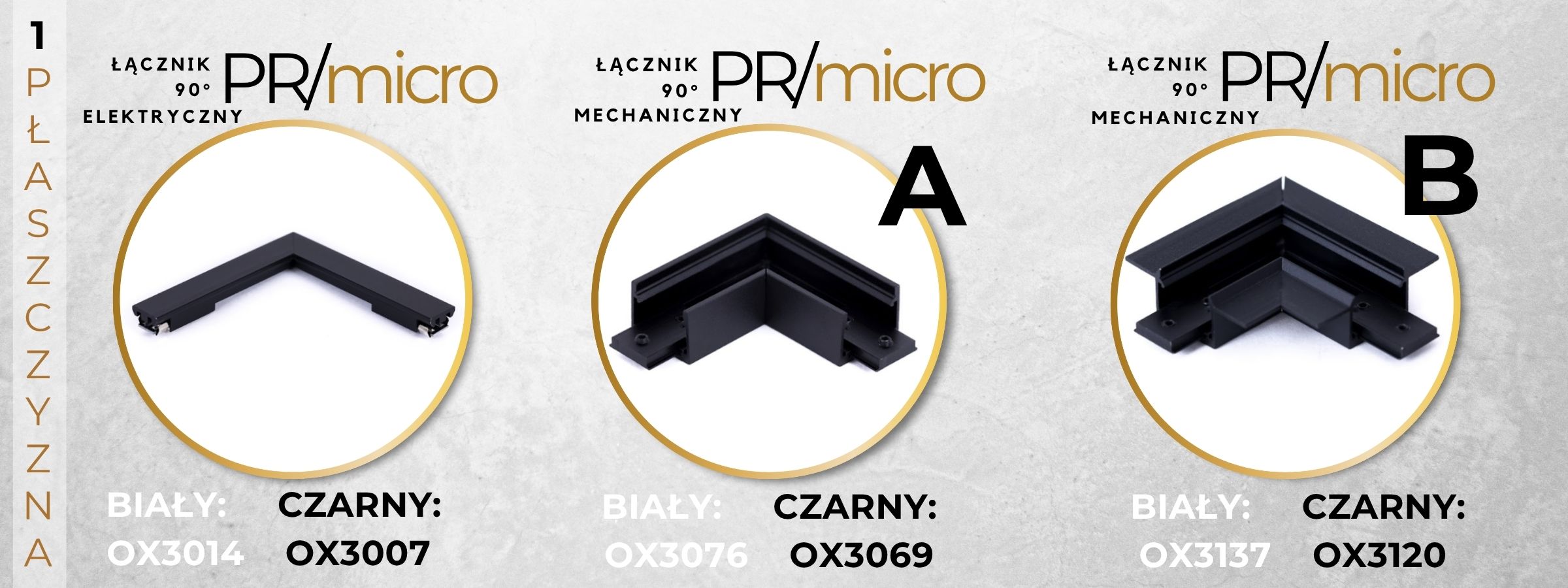

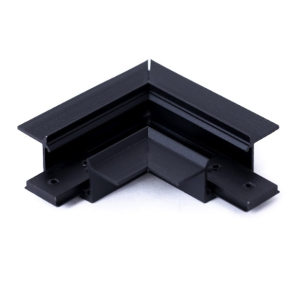

W celu zbudowania linii na suficie pod kątem 90° potrzebny jest łącznik kątowy w 1 płaszczyźnie (sufit-sufit).

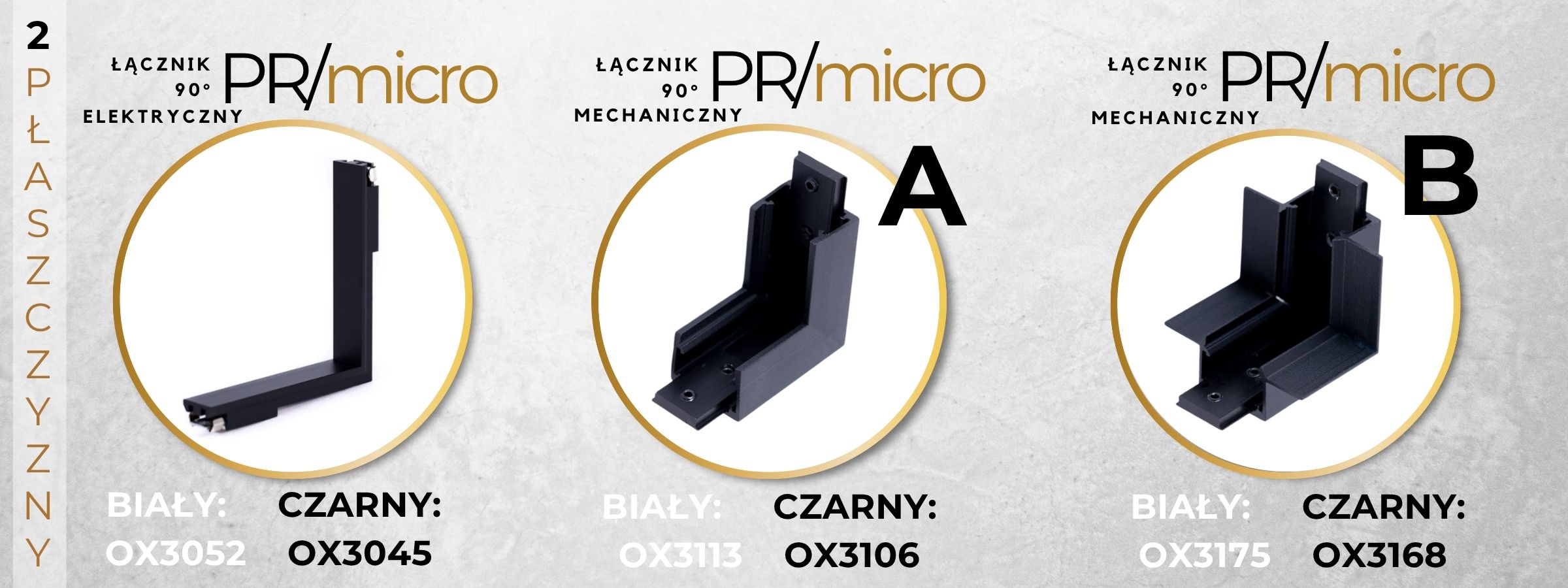

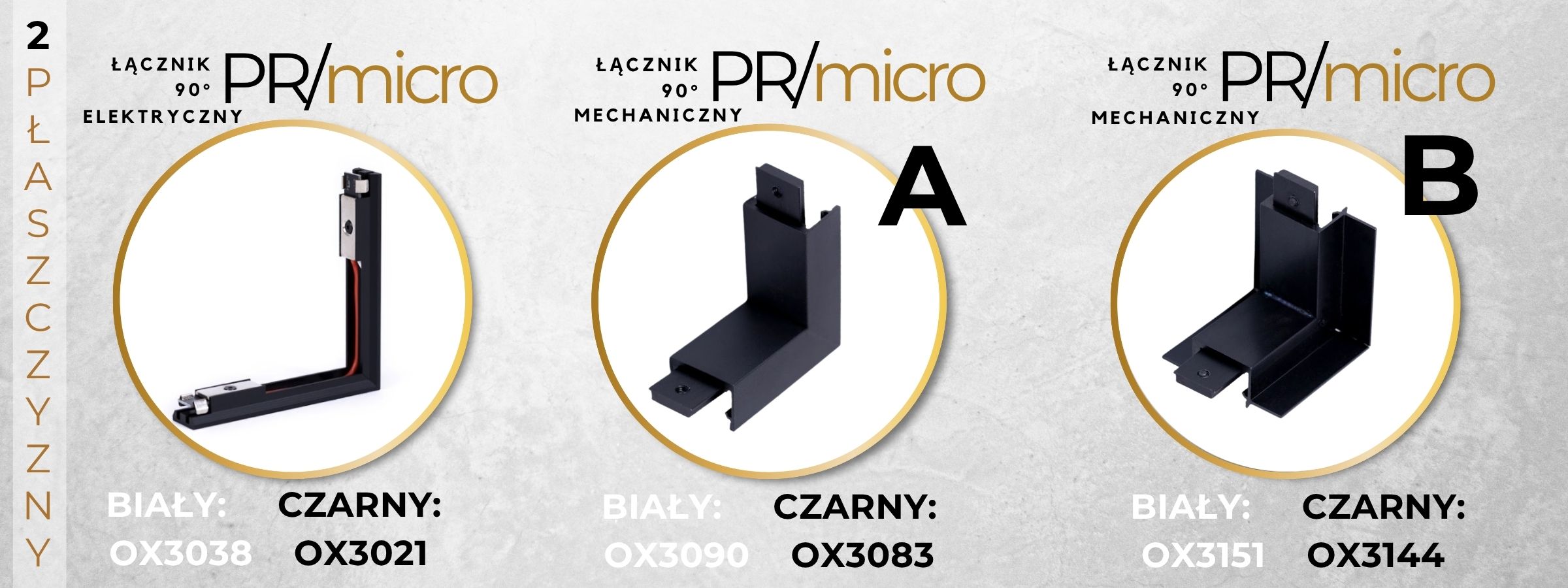

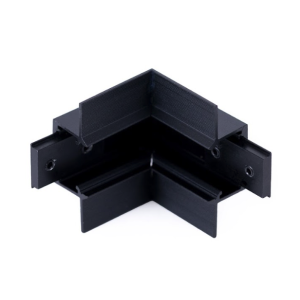

Do poprowadzenia linii sufit-ściana potrzebny jest łącznik kątowy 90° w 2 płaszczyznach (sufit-ściana). Dzięki łącznikowi obie szyny połączone są ze sobą mechanicznie i elektrycznie.

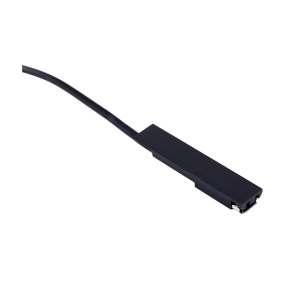

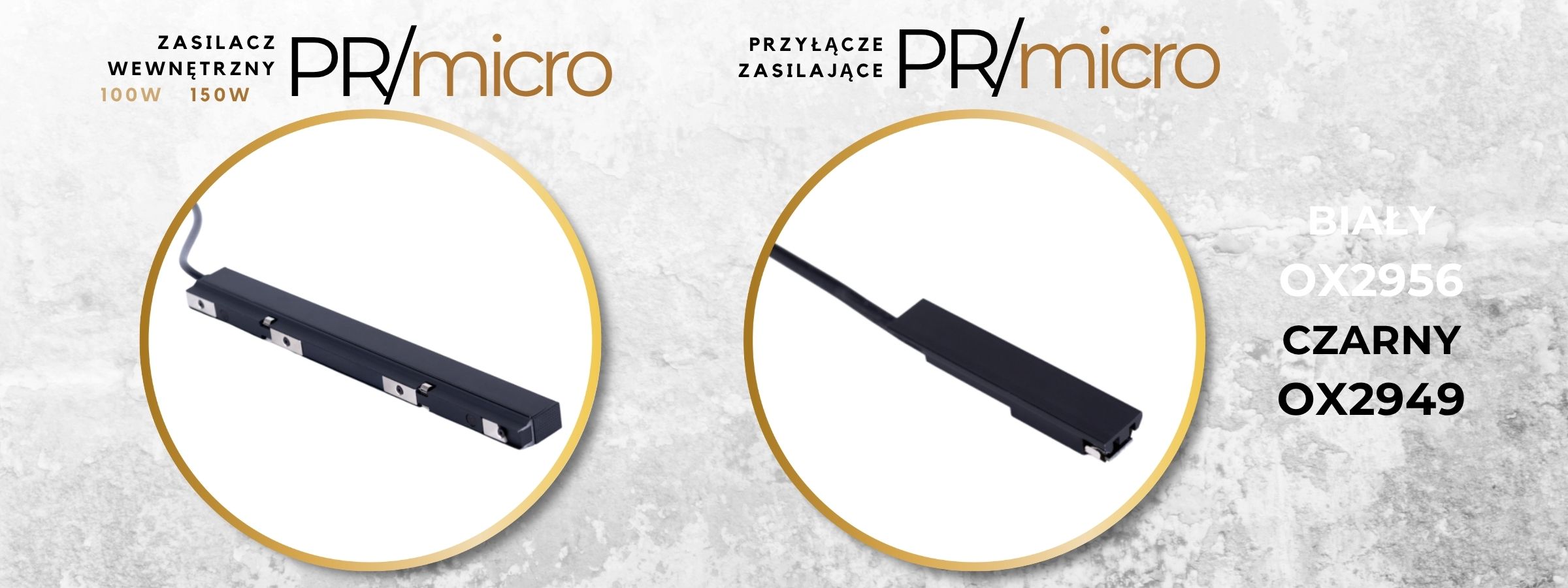

PODŁĄCZENIE I ZASILANIE SZYNY
1) Na suficie mamy już przewód zasilający na napięcie 230V (standardowa instalacja)
2) Na suficie jest przygotowana instalacja na niskie napięcie.
W tym przypadku należy zastosować przyłącze zasilające do szyny i połączyć z wyprowadzonym na suficie przewodem na niskie napięcie. Z drugiej strony tego obwodu zasilacz na napięcie 48V należy podłączyć w rozdzielni na szynie DIN.
W przypadku gdy nie ma obwodu elektrycznego poprowadzonego bezpośrednio do rozdzielni, a jest możliwość rozprowadzić instalację elektryczną na niskie napięcie zalecamy zastosować zasilacz zewnętrzny w rewizji czyli w miejscu, do którego zawsze będziemy mieć dostęp.

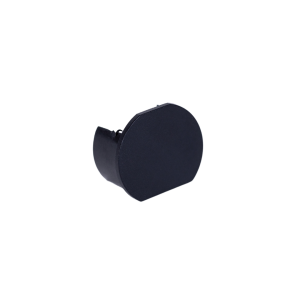

ZAŚLEPKI KOŃCOWE
Są to elementy, które ładnie zamykają szynę na początku i na końcu. Stosuje się je zawsze na obu końcach szyny pojedynczej, a w przypadku linii na obu końcach linii.

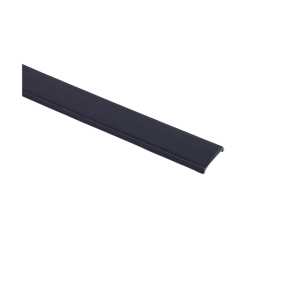

MASKOWNICA FRONTOWA
Po ułożeniu lamp w szynie są widoczne otwarte przestrzenie między oprawami. Maskownica licuje szynę z lampami tworząc spójną całość. Najlepiej jest ułożyć lampy w docelowych miejscach i dopiero wtedy docinać maskownicę. Maskownica ma długość 100cm, występuje w obu kolorach białym i czarnym i pasuje do szyny MICRO.
