Poszczególne elementy systemu:
TYP SZYNY
Szyna podtynkowa (D) (wysokość 54mm) w kolorze białym i czarnym. Szyna (D) to szyna do sufitów podwieszanych na etapie gotowego, podwieszonego sufitu, ale z możliwością ingerencji w warstwę jego wykończenia. Szyna wymaga zakotwienia do profilu lub użycia rozkładanych akcesoriów montażowych, a następnie wykończenia gładzią.
DOSTĘPNE DŁUGOŚCI SZYN
Szyny są dostępne w poniższych długościach:
- 1000mm (1 metr)
- 1500mm (1,5 metra)
- 2000mm (2 metry)
- 3000mm (3 metry)
Szyny można ciąć w dowolnym miejscu.
ŁĄCZENIE SZYN
Do połączenia ze sobą dwóch szyn w linii prostej jest potrzebny łącznik wewnętrzny elektryczny prosty oraz łącznik mechaniczny. Dzięki tym łącznikom obie szyny połączone są elektrycznie i mechanicznie.
ŁĄCZNIKI 90º POZIOME
Do zbudowania linii pod kątem 90° na suficie potrzebny jest łącznik kątowy 90° w 1 płaszczyźnie (sufit-sufit) oraz łącznik elektryczny FLEX. Dzięki łącznikom obie szyny połączone są mechanicznie i elektrycznie.
PODŁĄCZENIE I ZASILANIE SZYNY
1) Na suficie mamy wyprowadzony już przewód zasilający na napięcie 230V
W tym przypadku należy zastosować zasilacz wewnętrzny 48V. Obciążenie zasilacza dobieramy max do 85% czyli dla zasilacza 100W suma lamp to max 85W a dla zasilacza 200W max 170W. Zasilacz możemy wpiąć i połączyć elektrycznie w dowolnym miejscu szyny.
2) Na suficie jest przygotowana instalacja na niskie napięcie.
W tym przypadku należy zastosować przyłącze zasilające do szyny i połączyć z wyprowadzonym na suficie przewodem na niskie napięcie. Z drugiej strony tego obwodu zasilacz na napięcie 48V należy podłączyć w rozdzielni na szynie DIN.
W przypadku gdy nie ma obwodu elektrycznego poprowadzonego bezpośrednio do rozdzielni, a jest możliwość rozprowadzić instalację elektryczną na niskie napięcie zalecamy zastosować zasilacz zewnętrzny w rewizji czyli w miejscu, do którego zawsze będziemy mieć dostęp.
OBWODY NA SZYNIE I ŚCIEMNIANIE OPRAW

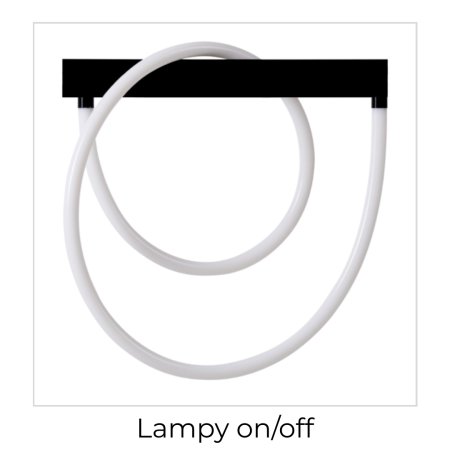

Szyna (D) umożliwia podłączenie opraw na 1 obwodzie (pojedynczy włącznik) lub na 2 obwody (podwójny włącznik). Podstawowa instalacja to pojedynczy włącznik, gdzie potrzebujemy jeden zasilacz. Po włączeniu napięcia zapalają się wszystkie oprawy. Przy podwójnym włączniku po załączeniu napięcia zaświecą się wszystkie oprawy danego obwodu 1,2. Aby stworzyć taką instalację potrzebne są dwa zasilacze, lampy standardowe (na 1 obwód) oraz lampy działające na 2 obwodzie. Zasilacz i lampy na 2 obwód mają fabryczne oznaczenie: '' 2-obwód".

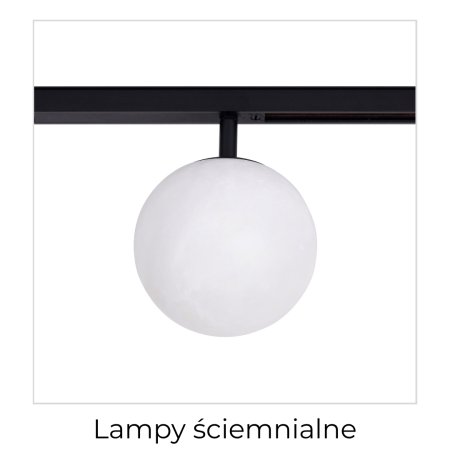

Ściemnianie lamp. Dla rozwiązań smart home, inteligentne domy należy wykorzystać lampy z modułem DALI, a w standardowej instalacji stosujemy lampy z modułem bezprzewodowym Bluetooth (TUYA)
ZAŚLEPKI KOŃCOWE
Są to elementy, które ładnie zamykają szynę na początku i na końcu. Stosuje się je zawsze na obu końcach szyny pojedynczej, a w przypadku linii na obu końcach linii.
MASKOWNICA FRONTOWA
Po ułożeniu lamp w szynie są widoczne otwarte przestrzenie między oprawami. Maskownica licuje szynę z lampami tworząc spójną całość. Najlepiej jest ułożyć lampy w docelowych miejscach i dopiero wtedy docinać maskownicę. Maskownica ma długość 100cm, występuje w obu kolorach białym i czarnym.
