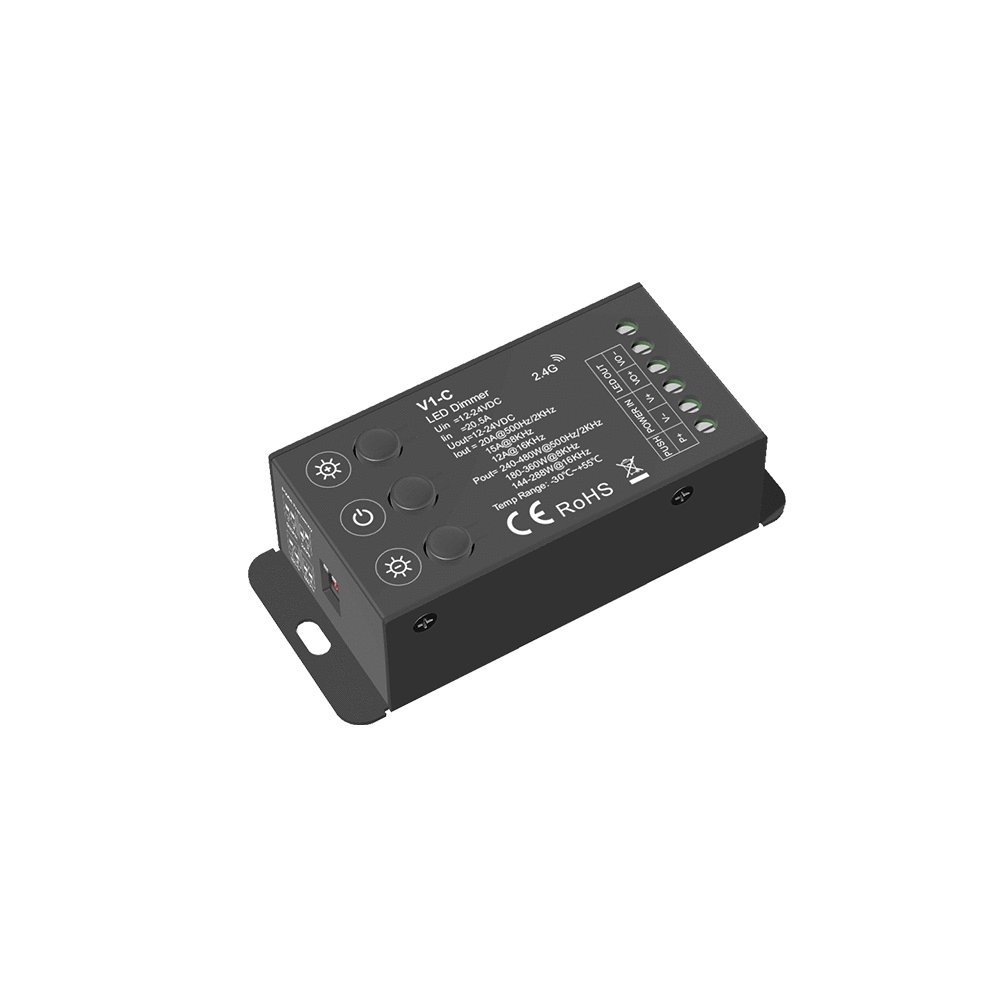

ODIORNIK SKY PWM 12-24V 12-20A (RF)

Profesjonalny sterownik LED przeznaczony do taśm jednokolorowych pracujących w instalacjach stałonapięciowych 12-24V DC. Urządzenie umożliwia płynną regulację jasności oświetlenia za pomocą pilotów RF 2.4GHz, przycisków na obudowie sterownika lub zewnętrznego przycisku ściennego Push Dim. Sterownik obsługuje 4096 poziomów regulacji jasności, zapewniając płynne ściemnianie w zakresie 0-100% bez efektu migotania.

Kluczowe parametry techniczne

• - Typ sterownika: ściemniacz RF do taśm LED jednokolorowych
• - Napięcie wejściowe: 12-24V DC
• - Napięcie wyjściowe: 12-24V DC
• - Liczba kanałów: 1 kanał
• - Maksymalny prąd wyjściowy: 20A
• - Sygnał sterowania: RF 2.4GHz + 3 przyciski + Push Dim
• - Zakres ściemniania: 0-100%
• - Rozdzielczość regulacji: 4096 poziomów
• - Częstotliwość PWM: 500 Hz / 2 kHz / 8 kHz / 16 kHz
• - Stopień ochrony: IP20

Funkcje i zastosowania

• - Płynna regulacja jasności taśm LED jednokolorowych w instalacjach domowych i komercyjnych.
• - Zdalne sterowanie oświetleniem przy użyciu pilotów RF 2.4GHz.
• - Lokalna obsługa przy użyciu przycisków na obudowie sterownika.
• - Możliwość podłączenia zewnętrznego przycisku ściennego Push Dim.
• - Możliwość wyboru częstotliwości PWM w celu dopasowania pracy sterownika do konkretnej instalacji.
• - Wyższa częstotliwość PWM ogranicza migotanie światła i sprawdza się w instalacjach z kamerami.

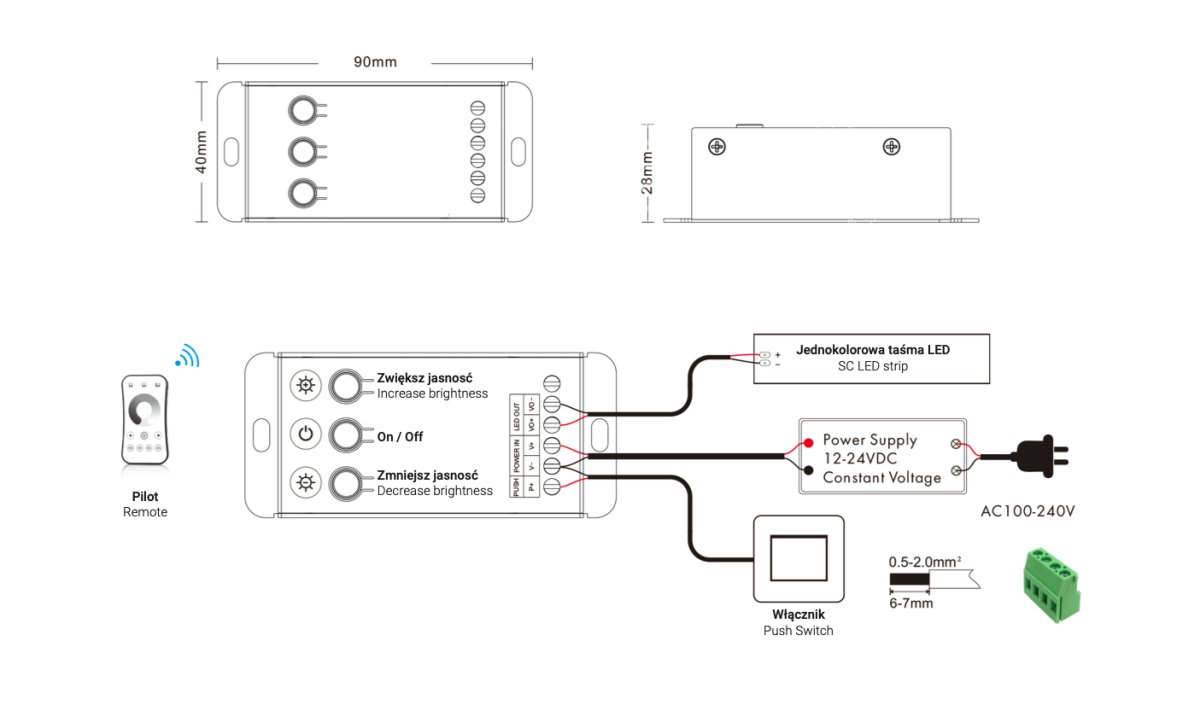

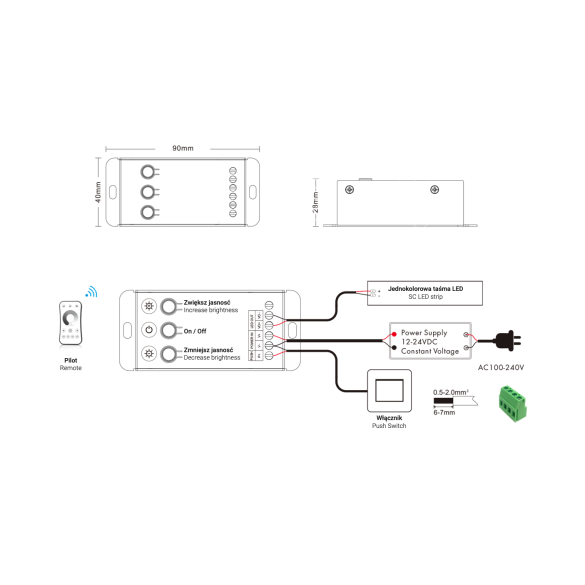

Instrukcja podłączenia

• - Podłącz zasilacz stałonapięciowy 12-24V DC do zacisków wejściowych sterownika zgodnie z oznaczeniem biegunowości.
• - Podłącz jednokolorową taśmę LED do wyjścia sterownika.
• - W razie potrzeby podłącz zewnętrzny przycisk chwilowy do wejścia Push Dim.
• - Po wykonaniu wszystkich połączeń włącz zasilanie instalacji.
• - Zalecana moc zasilacza powinna wynosić co najmniej 1,2 razy więcej niż moc podłączonego obciążenia LED.

Instrukcja parowania i konfiguracja

• - Sterownik może być zdalnie obsługiwany przy użyciu kompatybilnych pilotów RF 2.4GHz w systemie jedno- lub wielostrefowym.
• - Parowanie i usuwanie pilotów odbywa się z użyciem przycisków sterownika lub funkcji Power Restart.
• - Urządzenie umożliwia wybór jednej z czterech częstotliwości PWM: 500 Hz, 2 kHz, 8 kHz lub 16 kHz.
• - Wyższa częstotliwość PWM ogranicza efekt migotania światła, ale wpływa na parametry pracy układu.
• - Sterownik współpracuje również z funkcją Push Dim, umożliwiając wygodne sterowanie z przycisku ściennego.
• - Szczegółowe informacje dotyczące parowania pilotów, obsługi Push Dim oraz ustawiania częstotliwości PWM znajdują się w instrukcji obsługi urządzenia.
