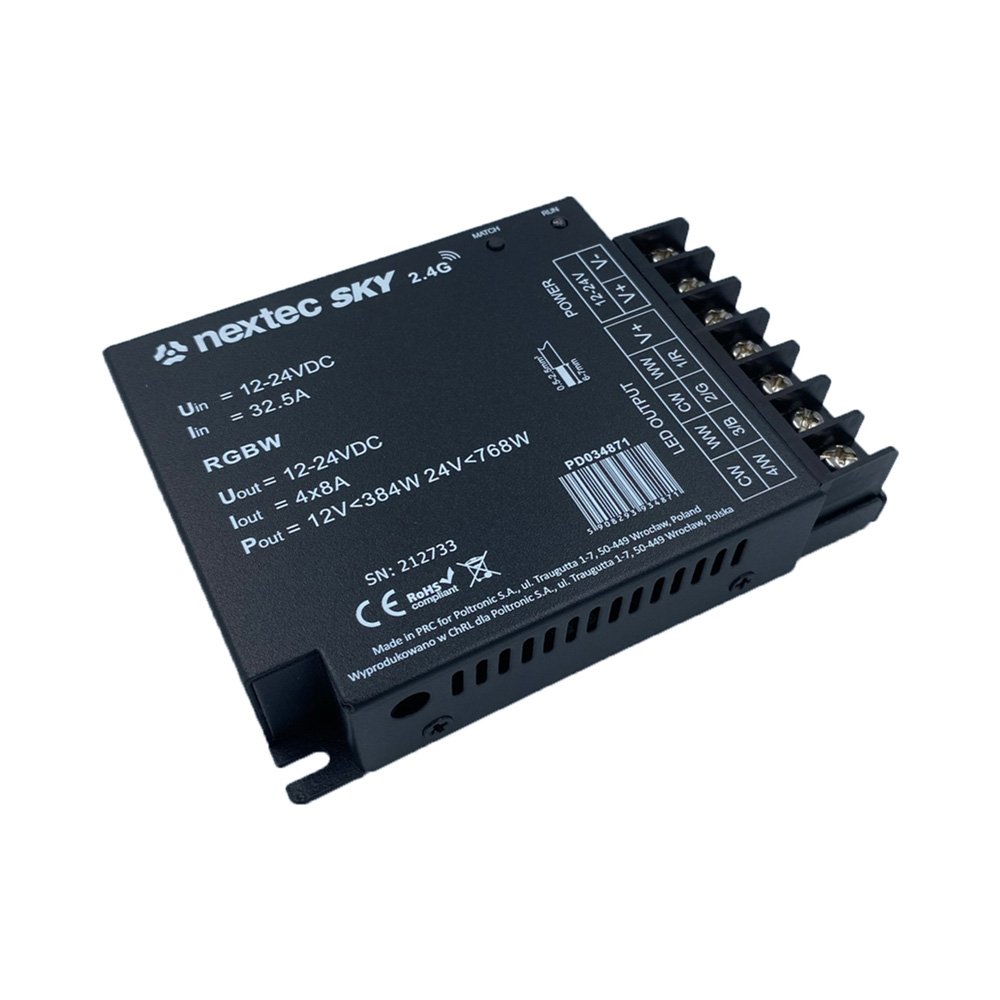

ODBIORNIK SKY RGBW 12-24V 4x8A

Profesjonalny sterownik LED przeznaczony do sterowania taśmami RGBW, RGB, CCT oraz jednokolorowymi w instalacjach stałonapięciowych 12-48V DC. Urządzenie pracuje w systemie NEXTEC SKY i umożliwia bezprzewodowe sterowanie oświetleniem przy użyciu pilotów RF 2.4GHz jedno- i wielostrefowych. Czterokanałowa konstrukcja pozwala na obsługę różnych typów taśm LED oraz tworzenie dynamicznych efektów świetlnych. Sterownik oferuje płynne ściemnianie, synchronizację wielu odbiorników oraz funkcję automatycznego przekazywania sygnału pomiędzy sterownikami w celu zwiększenia zasięgu systemu oświetleniowego.

Kluczowe parametry techniczne

• - Typ sterownika: odbiornik RF do taśm LED RGBW / RGB / CCT / Mono (4 kanały)
• - Napięcie wejściowe / wyjściowe: 12-48V DC
• - Liczba kanałów: 4 kanały
• - Maksymalny prąd wyjściowy: 4×8A (12-24V) / 4×5A (36-48V)
• - Sygnał wejściowy: RF 2.4GHz
• - Zakres ściemniania: 0-100%
• - Poziom ściemniania: 4096 poziomów
• - Stopień ochrony: IP20
• - Liczba obsługiwanych pilotów: do 10

Funkcje i zastosowania

• - Sterowanie taśmami LED RGBW w oświetleniu dekoracyjnym i architektonicznym.
• - Obsługa taśm RGB z możliwością zmiany kolorów oraz dynamicznych efektów świetlnych.
• - Regulacja temperatury barwowej w instalacjach CCT (ciepła / neutralna / zimna biel).
• - Możliwość sterowania kilkoma taśmami jednokolorowymi przy użyciu czterech niezależnych kanałów.
• - Synchronizacja wielu sterowników w jednej instalacji oświetleniowej.
• - Automatyczne przekazywanie sygnału sterującego pomiędzy sterownikami w celu zwiększenia zasięgu systemu.

Instrukcja podłączenia

• - Podłącz zasilacz stałonapięciowy 12-48V DC do wejścia zasilania sterownika zgodnie z oznaczeniem biegunowości.
• - Podłącz taśmę LED do wyjść oznaczonych odpowiednio R, G, B, W lub do kanałów CW/WW w przypadku taśmy CCT.
• - W przypadku taśm RGBW podłącz przewody do wyjść R, G, B, W oraz wspólnego zacisku dodatniego LED.
• - Jeżeli używana jest taśma RGB bez białego kanału, sterownik może pracować w trybie RGB.
• - Zalecana moc zasilacza powinna wynosić co najmniej 1,2 razy więcej niż moc podłączonego obciążenia LED.
• - Po wykonaniu wszystkich połączeń włącz zasilanie instalacji.

Instrukcja sparowania i konfiguracja

• - Parowanie z pilotem (metoda Match): Krótko naciśnij przycisk Match na sterowniku, a następnie naciśnij przycisk On/Off na pilocie jednostrefowym lub przycisk strefy na pilocie wielostrefowym. Miganie wskaźnika LED oznacza poprawne sparowanie.
• - Usuwanie sparowanych pilotów: Przytrzymaj przycisk Match przez około 5 sekund, aby skasować zapisane piloty.
• - Alternatywna metoda parowania: Wyłącz i ponownie włącz zasilanie sterownika, a następnie natychmiast naciśnij 3 razy przycisk On/Off lub przycisk strefy na pilocie. Światło zamiga 3 razy, co oznacza poprawne sparowanie.
• - Synchronizacja sterowników: Sterowniki mogą pracować synchronicznie w jednej instalacji i przekazywać sygnał sterujący do kolejnych odbiorników.
• - Więcej szczegółów dotyczących konfiguracji i ustawień dostępnych jest w instrukcji obsługi urządzenia.
