STEROWNIK SCHODOWY SKY TAŚMA CYFROWA 15A 2xPUSH 2xPIR

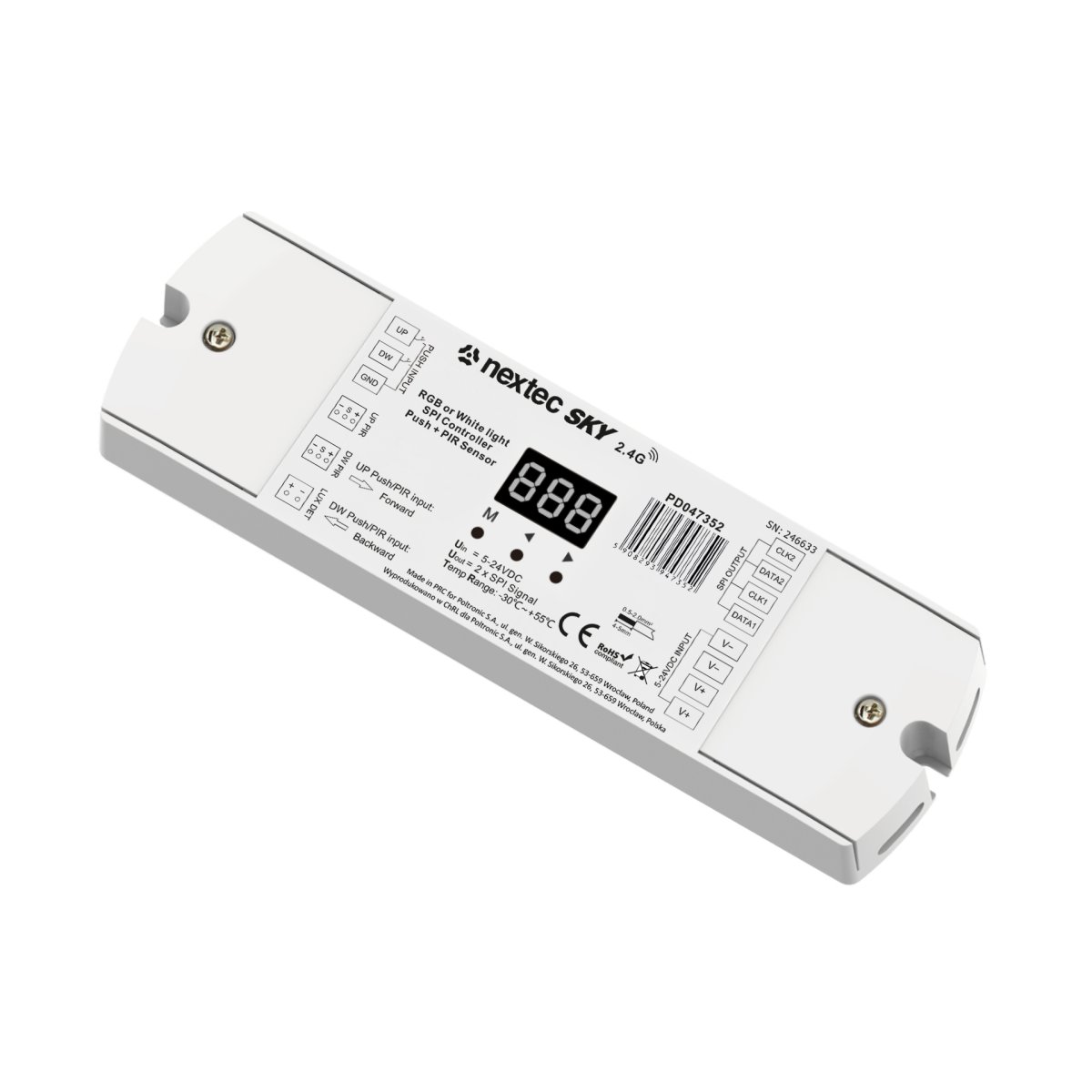

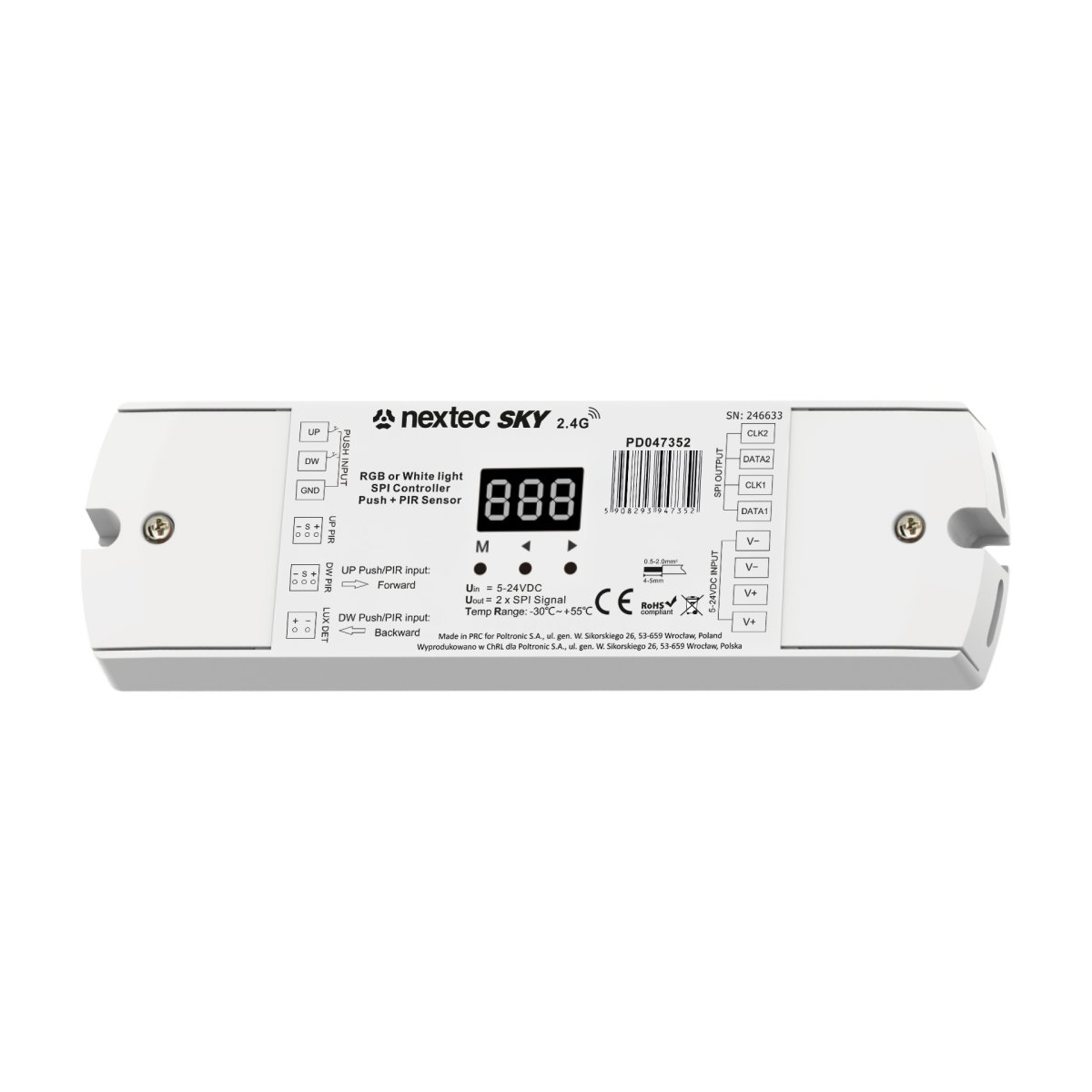

Sterownik schodowy NEXTEC SKY / 2x PUSH / 2x PIR / 15A

Sterownik schodowy NEXTEC SKY / 2x PUSH / 2x PIR / 15A to zaawansowany sterownik do cyfrowych taśm LED SPI RGB oraz białych, przeznaczony do automatycznego i ręcznego sterowania oświetleniem schodowym. Urządzenie współpracuje z dwoma czujnikami PIR oraz dwoma przyciskami sterującymi, dzięki czemu może uruchamiać sekwencję świetlną zarówno po wykryciu ruchu, jak i po ręcznym wyzwoleniu z dołu lub z góry schodów. Sterownik posiada również wejście czujnika światła dziennego, co pozwala ograniczyć działanie instalacji do warunków słabego oświetlenia lub pracy nocnej. Obsługuje tryb przepływu oraz tryb krokowy, umożliwiając zarówno płynne prowadzenie efektu po całej długości taśmy, jak i sekwencyjne sterowanie kolejnymi stopniami schodów.

Kluczowe parametry techniczne:

• Typ urządzenia: sterownik schodowy do taśm LED digital SPI
• Obsługiwane źródła światła: taśmy LED RGB SPI oraz cyfrowe taśmy / moduły białe SPI
• Napięcie wejściowe: 5–24 V DC
• Maksymalny prąd: 15 A
• Sygnał wejściowy: 2x czujnik PIR + 2x przycisk sterujący
• Dodatkowe wejście: czujnik światła dziennego
• Sygnał wyjściowy: SPI (TTL) x 2
• Maksymalna liczba pikseli: do 960
• Tryby pracy: Flow – płynny przepływ światła po całej długości taśmy LED, Step – sterowanie schodowe, w którym kolejne stopnie zapalają się sekwencyjnie
• Zasięg detekcji PIR: do 3 m
• Kąt detekcji PIR: 30° (±10°)
• Temperatura pracy: -30°C ~ +55°C
• Stopień ochrony: IP20

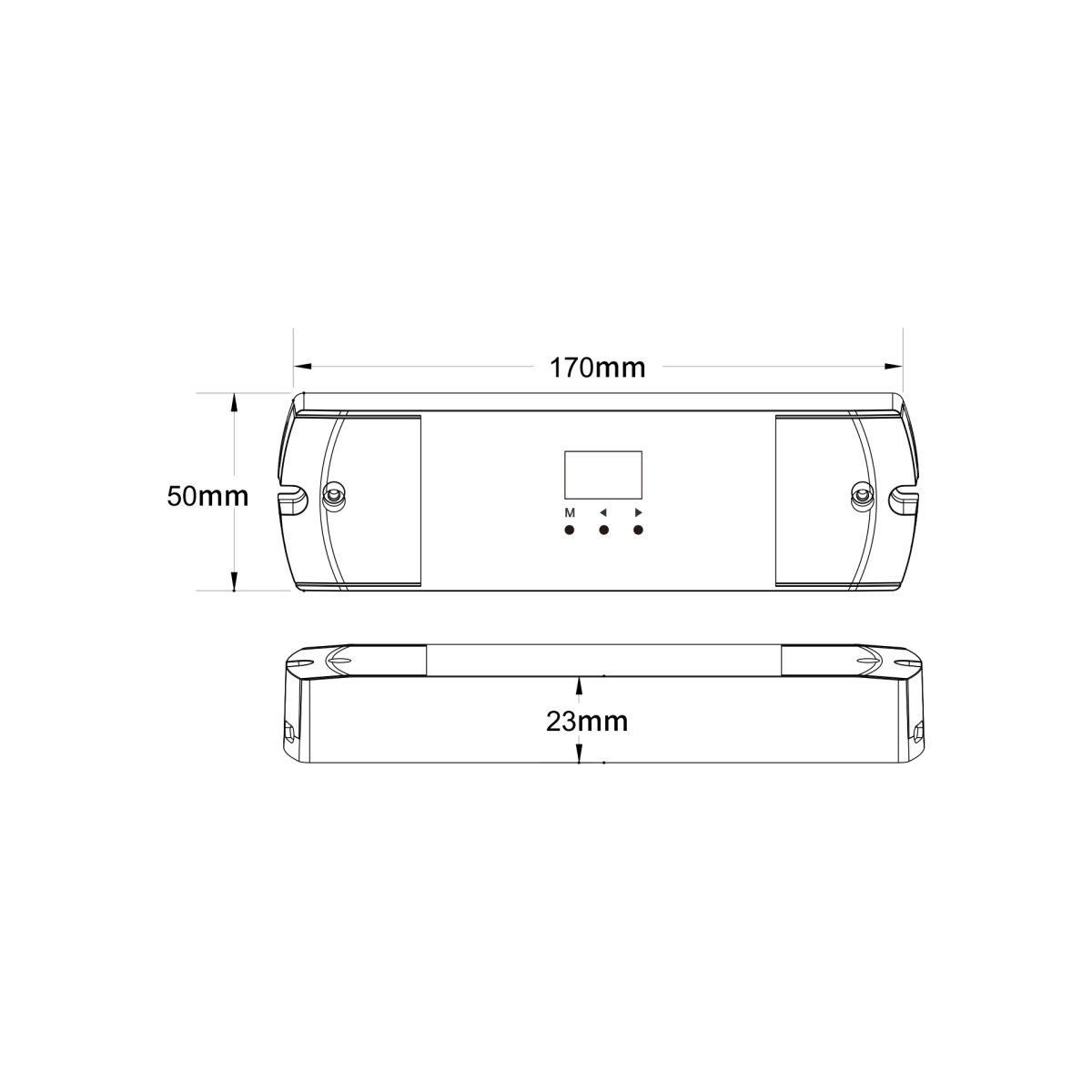

• Wymiary: 175 x 120 x 35 mm

Funkcje, zalety i przykładowe zastosowania:

• - Automatyczne sterowanie oświetleniem schodowym za pomocą dwóch czujników PIR – osobno dla wejścia od dołu i od góry schodów.
• - Możliwość ręcznego sterowania instalacją za pomocą dwóch przycisków sterujących.
• - Wejście czujnika światła dziennego pozwalające uruchamiać oświetlenie tylko przy określonym poziomie jasności otoczenia.
• - Obsługa cyfrowych taśm LED SPI RGB oraz białych źródeł światła digital.
• - Dwa wyjścia sygnału SPI (TTL) umożliwiające elastyczne prowadzenie instalacji LED.
• - Możliwość pracy w trybie liniowego przepływu światła oraz w trybie krokowym dla oświetlenia schodowego.
• - Regulacja sposobu załączania i wyłączania światła: sekwencyjnie, odwrotnie lub synchronicznie.
• - Możliwość ustawienia czasu opóźnienia wyłączenia po detekcji czujnika PIR.
• - Regulacja jasności, prędkości efektów oraz konfiguracja progu wykrywania światła dziennego.
• - Obsługa wielu kompatybilnych układów sterujących, m.in. WS2811, WS2812, TM1809, TM1829, GS8206, GS8208, WS2801, WS2803, SK9822 i innych.
• - Możliwość zastosowania kilku sterowników w jednej instalacji schodowej w celu uzyskania sekwencyjnego załączania wielu odcinków.

Instrukcja podłączenia sterownika schodowego:

1. Podłącz zasilacz stałonapięciowy 5–24 V DC do wejścia zasilania sterownika.
2. Do wejść sterownika podłącz czujnik UP PIR oraz DW PIR – czujnik UP należy zamontować u dołu schodów, natomiast czujnik DW u góry schodów.
3. Do wejścia LUX DET podłącz czujnik światła dziennego, jeśli instalacja ma działać wyłącznie po zmroku lub przy obniżonym poziomie oświetlenia otoczenia.
4. W razie potrzeby podłącz także dwa przyciski sterujące UP oraz DW, aby umożliwić ręczne uruchamianie oświetlenia z dołu i z góry schodów.
5. Do wyjścia sterownika podłącz taśmę LED digital SPI, korzystając z odpowiednich zacisków zasilania i sygnału.
6. W przypadku taśm jednoprzewodowych SPI sygnały DATA i CLK są równoważne, dzięki czemu do jednego sterownika można podłączyć do czterech taśm LED.
7. W przypadku taśm dwuprzewodowych SPI jeden sterownik może obsłużyć dwa odcinki taśmy LED.
8. Jeśli obciążenie taśmy LED nie przekracza 15 A, sterownik i taśma mogą być zasilane z jednego zasilacza.
9. Jeśli obciążenie instalacji przekracza 15 A, sterownik i taśma LED powinny być zasilane oddzielnie, a pomiędzy sterownikiem i taśmą należy połączyć jedynie linie sygnałowe oraz wspólną masę GND.

Instrukcja konfiguracji sterownika:

1. Naciśnij i przytrzymaj jednocześnie przyciski M oraz ? przez około 2 sekundy, aby wejść w tryb konfiguracji parametrów sterownika.
2. Krótkie naciśnięcie przycisku M przełącza kolejne parametry ustawień.
3. Przyciski ? oraz ? służą do zmiany wartości wybranego parametru.
4. Ustaw typ źródła światła: białe 3-punktowe, białe 1-punktowe lub RGB.
5. Ustaw tryb pracy taśmy LED:
   • Flow – tryb liniowego przepływu światła po całej taśmie LED.
   • Step – tryb oświetlenia schodowego, w którym każdy stopień zapala się kolejno.
6. W trybie Flow ustaw liczbę pikseli taśmy LED w zakresie od 032 do 960.
7. W trybie Step ustaw liczbę stopni schodów w zakresie 8–99 oraz liczbę pikseli przypadających na każdy stopień w zakresie 2–99.
8. Ustaw sposób włączania światła: sekwencyjny lub synchroniczny.
9. Ustaw sposób wyłączania światła: sekwencyjny, sekwencyjny odwrotny lub synchroniczny.
10. Ustaw czas opóźnienia wyłączenia po detekcji czujnika PIR: 5 s, 10 s, 30 s, 1 min, 3 min, 5 min, 10 min, 30 min, 60 min lub tryb bez automatycznego wyłączenia.
11. Ustaw próg wykrywania światła dziennego: 10 lx, 30 lx, 50 lx, 100 lx, 150 lx, 200 lx lub wyłącz funkcję detekcji światła.
12. Ustaw opóźnienie włączenia oraz wyłączenia światła dla przycisków sterujących w zakresie 0–15,5 s z krokiem co 0,5 s.
13. Aby wejść w ustawienia parametrów taśmy LED, naciśnij i przytrzymaj jednocześnie przyciski M oraz ? przez około 2 sekundy.
14. W tym trybie ustaw typ układu sterującego IC oraz właściwą kolejność kanałów RGB.
15. Po zakończeniu konfiguracji przytrzymaj przycisk M przez około 2 sekundy lub odczekaj około 15 sekund – ustawienia zostaną zapisane automatycznie.

Ustawienia efektów świetlnych:

1. Sterownik umożliwia wybór efektów świetlnych odpowiednich dla oświetlenia schodowego RGB oraz białego.
2. W trybie światła kolorowego dostępne są efekty typu Flow, Chase, Float, Trail oraz Trail + black section.
3. Użytkownik może wybierać spośród predefiniowanych kolorów, takich jak czerwony, pomarańczowy, żółty, zielony, cyjan, niebieski, fioletowy, RGB 3-kolorowy oraz 7-kolorowy.
4. Możliwa jest regulacja prędkości efektu, jasności oraz w trybie RGB także własnej definicji składowych koloru R / G / B.
5. W trybie białym sterownik obsługuje efekty przepływu i krokowe dla światła białego.
6. Przytrzymanie jednocześnie przycisków ? oraz ? przez około 2 sekundy przywraca ustawienia fabryczne sterownika.

Zasada działania czujników PIR:

1. Czujnik UP PIR montowany u dołu schodów uruchamia oświetlenie po wykryciu ruchu od strony wejścia na schody.
2. Czujnik DW PIR montowany u góry schodów uruchamia oświetlenie po wykryciu ruchu od strony zejścia ze schodów.
3. Po wykryciu ruchu sterownik automatycznie uruchamia wcześniej skonfigurowany efekt świetlny.
4. Po upływie ustawionego czasu opóźnienia sterownik wyłącza oświetlenie automatycznie.
5. Jeśli aktywna jest funkcja wykrywania światła dziennego, czujniki PIR uruchomią oświetlenie tylko wtedy, gdy poziom oświetlenia otoczenia będzie niższy od ustawionego progu.
6. W przypadku sterowania przyciskami funkcja wykrywania światła dziennego jest pomijana, co umożliwia ręczne uruchomienie oświetlenia niezależnie od jasności otoczenia.
