STEROWNIK SCHODOWY SKY TAŚMA CYFROWA 15A 2xPUSH

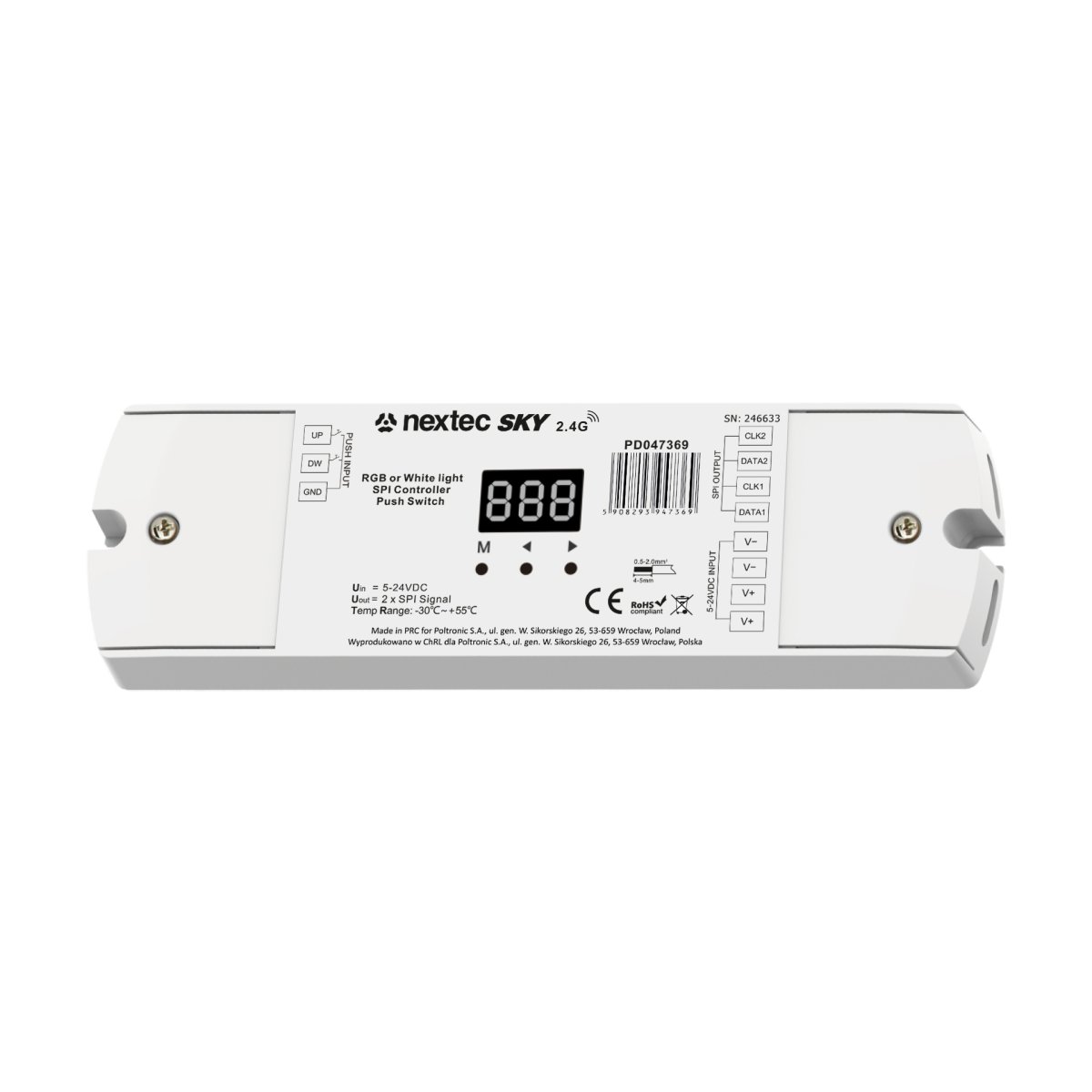

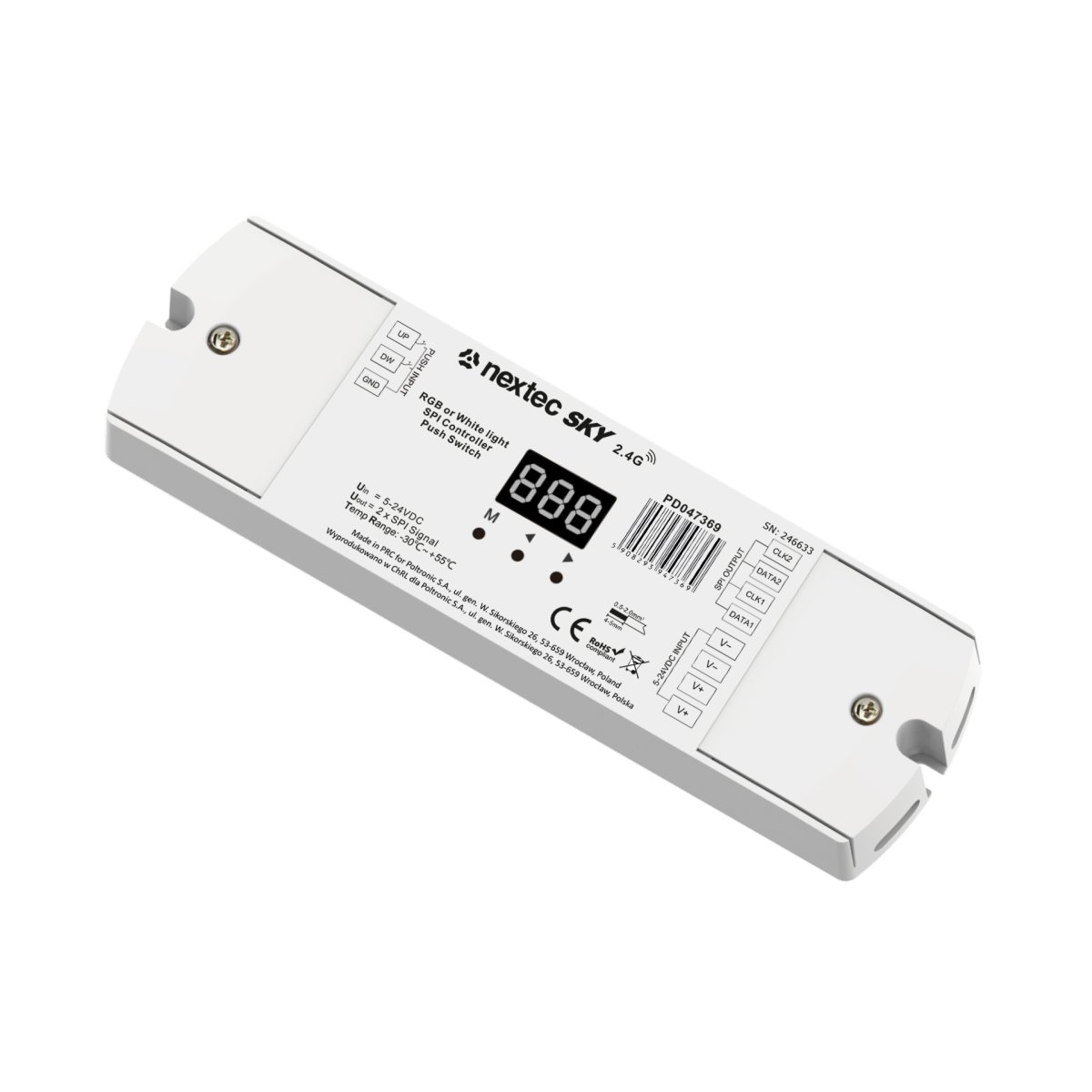

Sterownik schodowy NEXTEC SKY / 2x PUSH / 15A

Sterownik schodowy NEXTEC SKY / 2x PUSH / 15A to zaawansowany sterownik przeznaczony do obsługi cyfrowych taśm LED SPI RGB oraz białych, stosowanych w oświetleniu schodowym i sekwencyjnym. Urządzenie współpracuje z dwoma przyciskami monostabilnymi, umożliwiając sterowanie kierunkiem załączania efektu z dołu i z góry schodów. Sterownik obsługuje tryb przepływu oraz tryb krokowy, dzięki czemu może pracować zarówno z liniowo prowadzoną taśmą LED, jak i z instalacją podzieloną na stopnie. Dwa wyjścia SPI (TTL) pozwalają na elastyczne prowadzenie sygnału, a maksymalna obsługiwana liczba pikseli wynosi 960.

Kluczowe parametry techniczne:

• Typ urządzenia: sterownik schodowy do taśm LED digital SPI
• Obsługiwane źródła światła: taśmy LED RGB SPI oraz cyfrowe taśmy / moduły białe SPI
• Napięcie wejściowe: 5–24 V DC
• Maksymalny prąd: 15 A
• Sygnał wejściowy: 2x przycisk sterujący (UP / DW)
• Sygnał wyjściowy: SPI (TTL) x 2
• Maksymalna liczba pikseli: do 960
• Tryby pracy: Flow – płynny przepływ światła po całej długości taśmy LED, Step – sterowanie oświetleniem schodowym, gdzie każdy stopień zapala się kolejno.
• Temperatura pracy: -30°C ~ +55°C
• Stopień ochrony: IP20

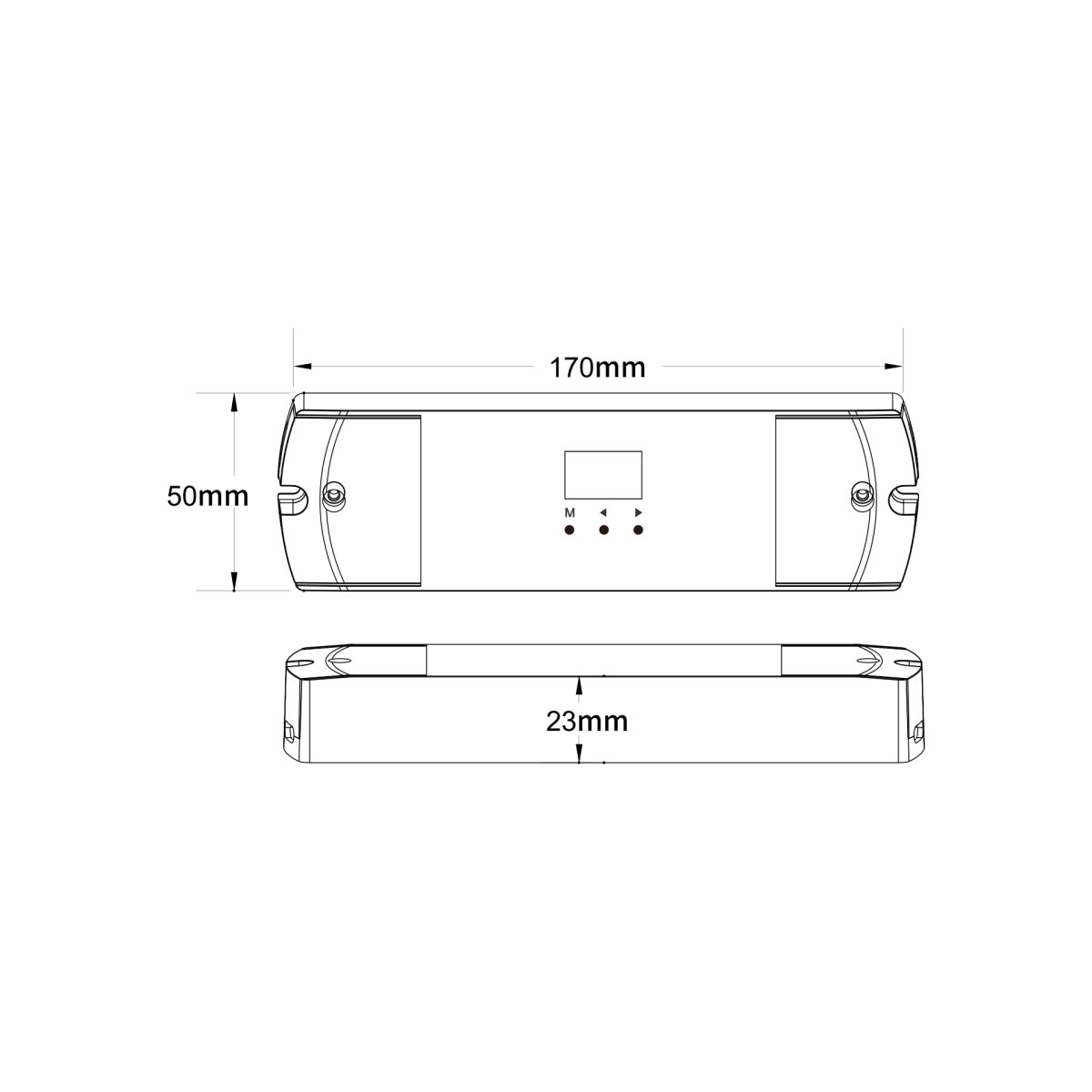

• Wymiary: 175 x 54 x 27 mm

Funkcje, zalety i przykładowe zastosowania:

• - Sterowanie oświetleniem schodowym za pomocą dwóch przycisków monostabilnych: UP oraz DW.
• - Obsługa cyfrowych taśm LED SPI RGB oraz białych źródeł światła digital.
• - Dwa wyjścia sygnału SPI (TTL) umożliwiające elastyczne podłączenie instalacji LED.
• - Możliwość pracy w trybie liniowego przepływu światła oraz w trybie krokowym dla schodów.
• - Regulacja sposobu załączania i wyłączania światła: sekwencyjnie, odwrotnie lub synchronicznie.
• - Możliwość ustawienia czasu opóźnienia włączenia i wyłączenia oświetlenia w zakresie od 0 do 15,5 s.
• - Regulacja jasności oraz prędkości efektów świetlnych.
• - Obsługa wielu kompatybilnych układów sterujących, m.in. WS2811, WS2812, TM1809, TM1829, GS8206, GS8208, WS2801, WS2803, SK9822 i innych.
• - Możliwość zastosowania kilku sterowników w jednej instalacji schodowej w celu uzyskania sekwencyjnego załączania wielu odcinków.

Instrukcja podłączenia sterownika schodowego:

1. Podłącz zasilacz stałonapięciowy 5–24 V DC do wejścia zasilania sterownika.
2. Do zacisków wejściowych podłącz dwa przyciski monostabilne: UP oraz DW.
3. Przycisk UP należy zamontować u dołu schodów, natomiast przycisk DW u góry schodów.
4. Do wyjścia sterownika podłącz taśmę LED digital SPI, korzystając z odpowiednich zacisków zasilania i sygnału.
5. W przypadku taśm jednoprzewodowych SPI sygnały DATA i CLK są równoważne, dzięki czemu do jednego sterownika można podłączyć do czterech taśm LED.
6. W przypadku taśm dwuprzewodowych SPI jeden sterownik może obsłużyć dwa odcinki taśmy LED.
7. Jeśli obciążenie taśmy LED nie przekracza 15 A, sterownik i taśma mogą być zasilane z jednego zasilacza.
8. Jeśli obciążenie instalacji przekracza 15 A, sterownik i taśma LED powinny być zasilane oddzielnie, a pomiędzy sterownikiem i taśmą należy połączyć jedynie linie sygnałowe oraz wspólną masę GND.

Instrukcja konfiguracji sterownika:

1. Naciśnij i przytrzymaj jednocześnie przyciski M oraz ? przez około 2 sekundy, aby wejść w tryb konfiguracji parametrów sterownika.
2. Krótkie naciśnięcie przycisku M przełącza kolejne parametry ustawień.
3. Przyciski ? oraz ? służą do zmiany wartości wybranego parametru.
4. Ustaw typ źródła światła: białe 3-punktowe, białe 1-punktowe lub RGB.
5. Ustaw tryb pracy taśmy LED:
   • Flow – tryb liniowego przepływu światła po całej taśmie LED.
   • Step – tryb oświetlenia schodowego, w którym każdy stopień zapala się kolejno.
6. W trybie Flow ustaw liczbę pikseli taśmy LED w zakresie od 032 do 960.
7. W trybie Step ustaw liczbę stopni schodów w zakresie 8–99 oraz liczbę pikseli przypadających na każdy stopień w zakresie 2–99.
8. Ustaw sposób włączania światła: sekwencyjny lub synchroniczny.
9. Ustaw sposób wyłączania światła: sekwencyjny, sekwencyjny odwrotny lub synchroniczny.
10. Ustaw opóźnienie włączenia oraz wyłączenia światła w zakresie 0–15,5 s z krokiem co 0,5 s.
11. Aby wejść w ustawienia parametrów taśmy LED, naciśnij i przytrzymaj jednocześnie przyciski M oraz ? przez około 2 sekundy.
12. W tym trybie ustaw typ układu sterującego IC oraz właściwą kolejność kanałów RGB.
13. Po zakończeniu konfiguracji przytrzymaj przycisk M przez około 2 sekundy lub odczekaj około 15 sekund – ustawienia zostaną zapisane automatycznie.

Ustawienia efektów świetlnych:

1. Sterownik umożliwia wybór efektów świetlnych odpowiednich dla oświetlenia schodowego RGB oraz białego.
2. W trybie światła kolorowego dostępne są efekty typu Flow, Chase, Float, Trail oraz Trail + black section.
3. Użytkownik może wybierać spośród predefiniowanych kolorów, takich jak czerwony, pomarańczowy, żółty, zielony, cyjan, niebieski, fioletowy, RGB 3-kolorowy oraz 7-kolorowy.
4. Możliwa jest regulacja prędkości efektu, jasności oraz w trybie RGB także własnej definicji składowych koloru R / G / B.
5. W trybie białym sterownik obsługuje efekty przepływu i krokowe dla światła białego.
6. Przytrzymanie jednocześnie przycisków ? oraz ? przez około 2 sekundy przywraca ustawienia fabryczne sterownika.
