STEROWNIK SCHODOWY SKY 32x1A

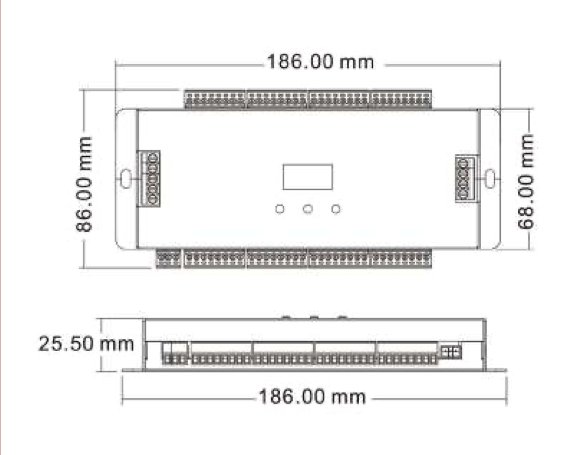

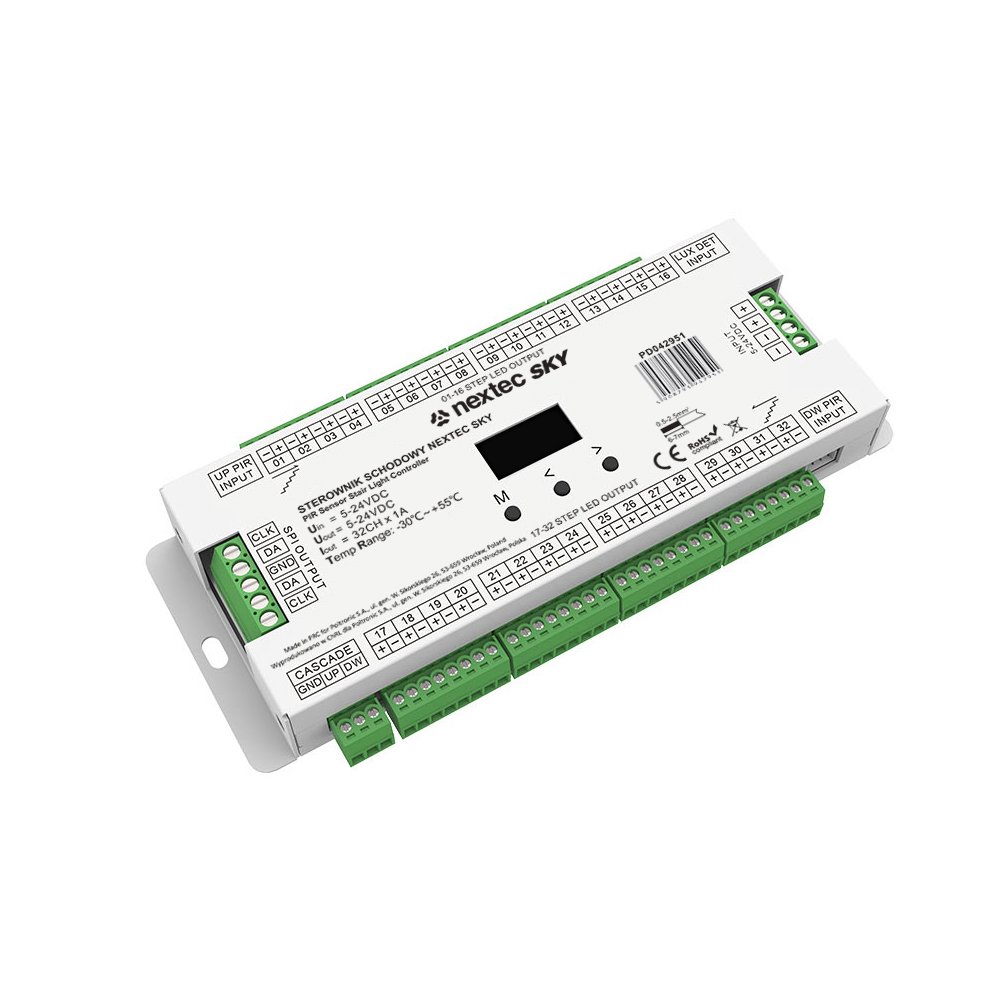

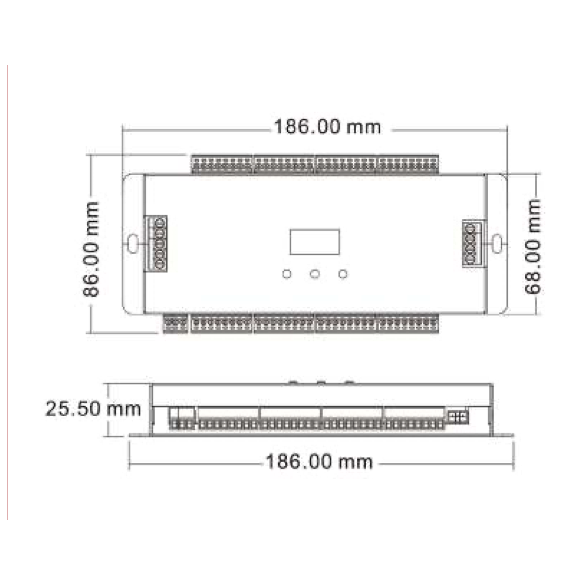

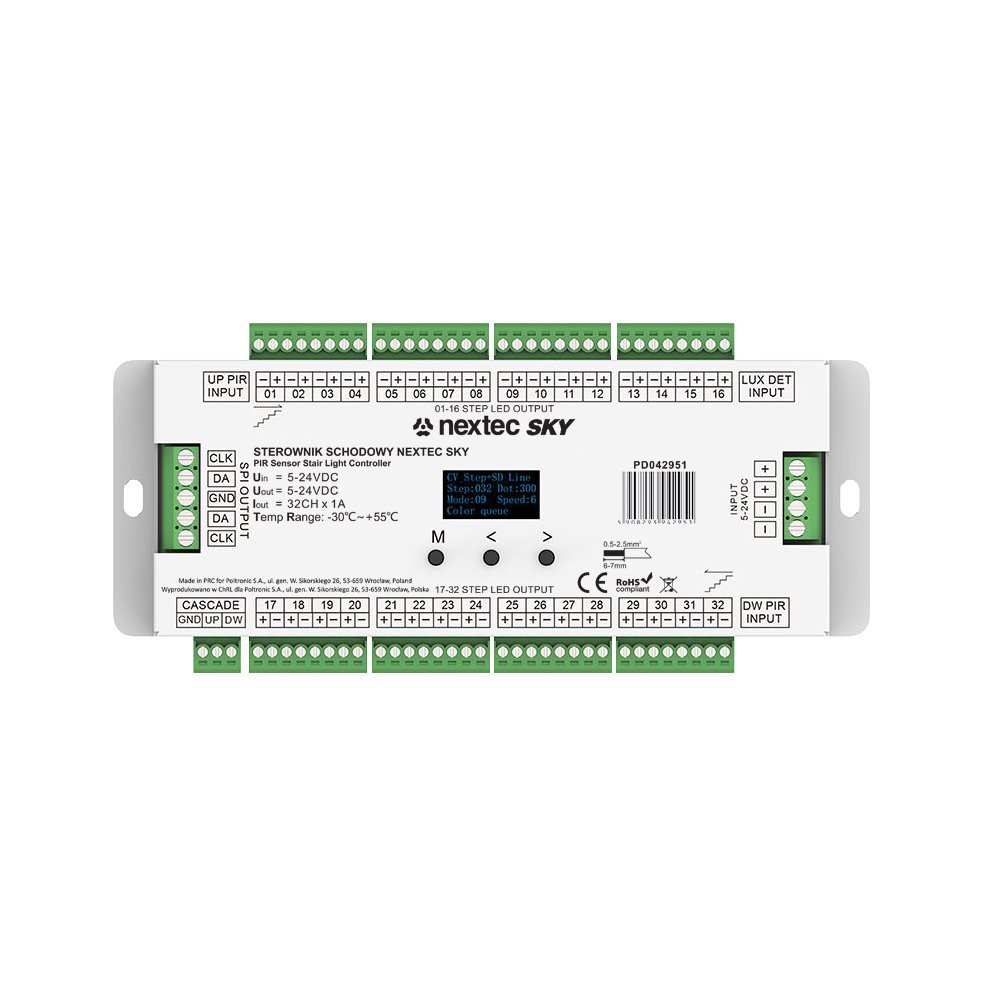

STEROWNIK SCHODOWY NEXTEC SKY / 32x1A (PD042951)

Zaawansowany sterownik schodowy LED przeznaczony do realizacji efektownego i funkcjonalnego oświetlenia schodów w instalacjach niskonapięciowych 5-24V DC. Jest to wyjątkowe rozwiązanie w ofercie NEXTEC, ponieważ łączy w jednym urządzeniu obsługę aż 32 kanałów wyjściowych, współpracę z dwoma czujnikami PIR, czujnikiem światła dziennego oraz możliwość sterowania zarówno standardowymi taśmami LED o stałym napięciu, jak i cyfrowymi taśmami RGB SPI.

Sterownik został zaprojektowany specjalnie do sekwencyjnego oświetlenia schodów oraz bardziej rozbudowanych instalacji świetlnych, w których liczy się kierunek ruchu użytkownika, automatyczne załączanie światła, regulacja opóźnienia wyłączenia oraz obsługa efektów dynamicznych. Urządzenie wyposażono w wyświetlacz OLED i przyciski konfiguracyjne, dzięki czemu ustawienia można wprowadzać bezpośrednio z poziomu sterownika.

Kluczowe parametry techniczne

• - Typ sterownika: sterownik schodowy LED z podwójnym czujnikiem PIR i czujnikiem światła dziennego
• - Liczba kanałów wyjściowych: 32 kanały
• - Maksymalny prąd wyjściowy: 1A na kanał
• - Zasięg detekcji czujników: do 3 m
• - Kąt detekcji: 30° (±10°)
• - Tryby pracy: 4 tryby oświetlenia
• - Stopień ochrony: IP20

Funkcje i możliwości

• - Sterowanie sekwencyjnym oświetleniem schodów z rozpoznawaniem kierunku ruchu: góra / dół.
• - Obsługa 32 niezależnych kanałów dla standardowych taśm LED o stałym napięciu.
• - Możliwość obsługi cyfrowych taśm LED RGB SPI z wyborem typu układu IC oraz kolejności RGB.
• - Cztery tryby pracy: White Step, Color Flow, Color Step oraz White Step + Color Flow.
• - Współpraca z dwoma czujnikami PIR oraz czujnikiem światła dziennego.
• - Możliwość ustawienia progu LUX, dzięki czemu oświetlenie może działać tylko po zmroku.
• - Regulacja jasności, prędkości efektów oraz czasu opóźnienia wyłączenia.
• - Możliwość kaskadowego połączenia dwóch sterowników schodowych.
• - Funkcja dezaktywacji uszkodzonych kanałów LED bez konieczności wymiany całego sterownika.
• - Szybki test czujników i obsługa ustawień z poziomu wyświetlacza OLED.

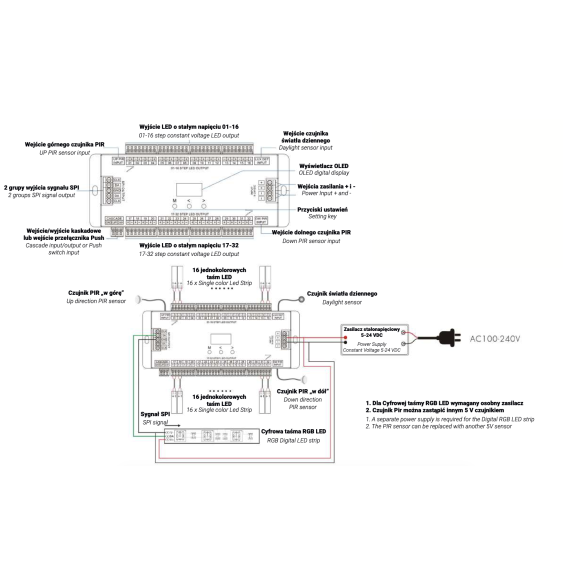

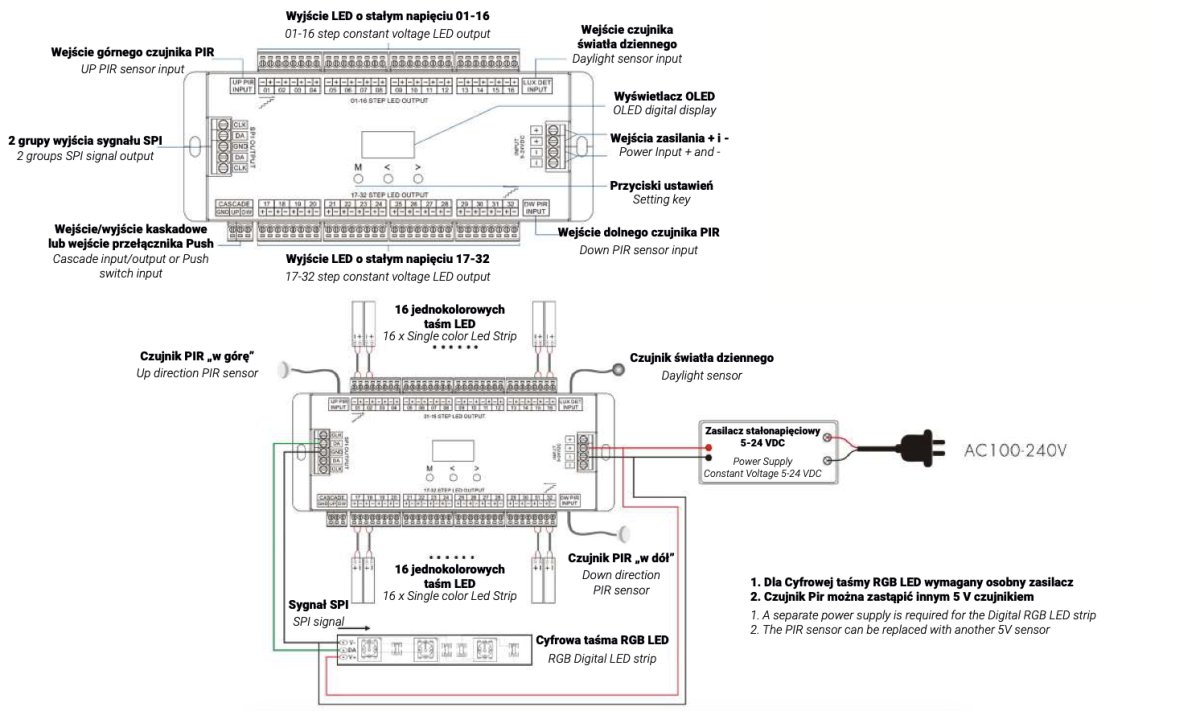

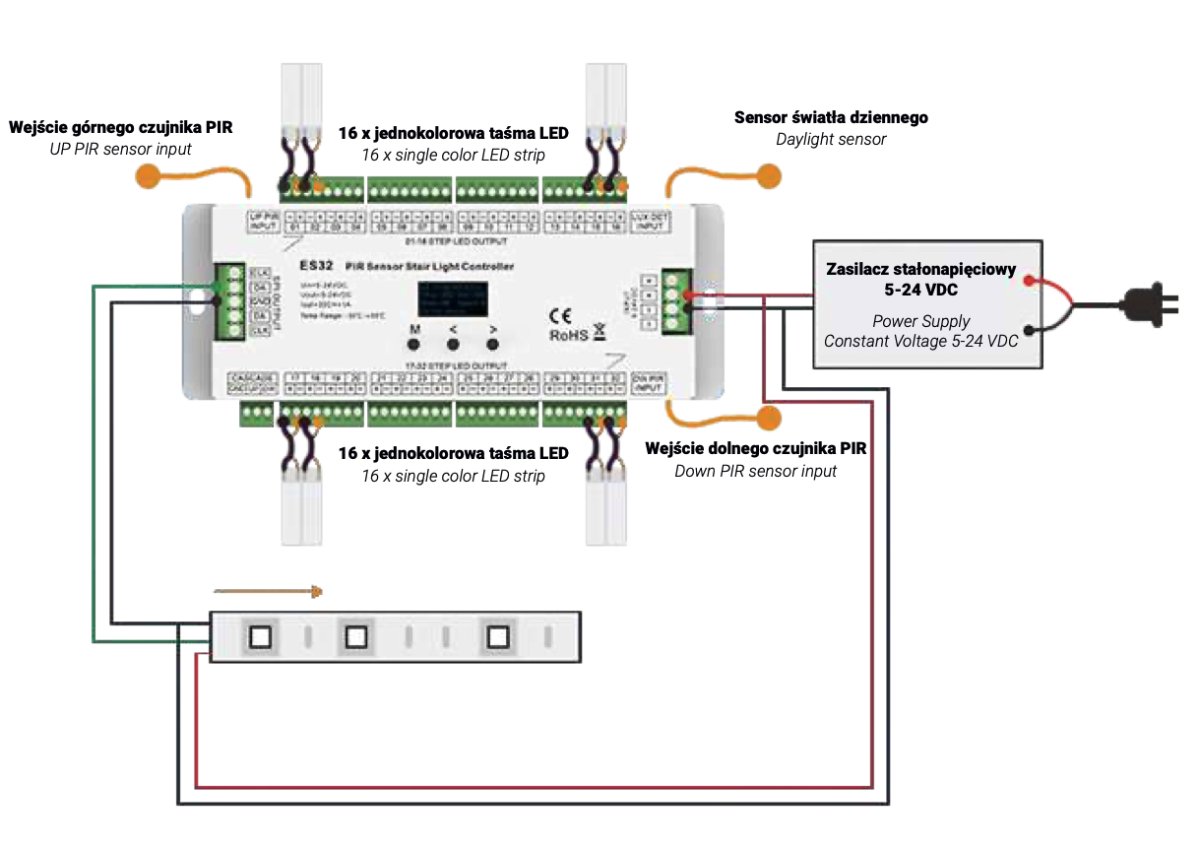

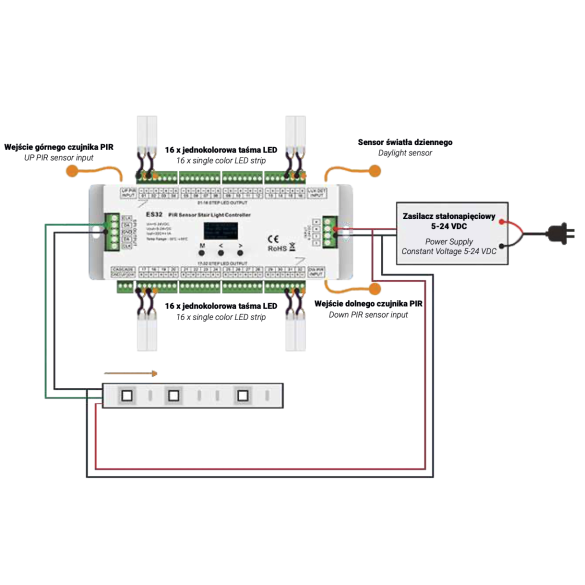

Instrukcja podłączenia

• - Podłącz zasilacz stałonapięciowy 5-24V DC do wejścia sterownika.
• - Podłącz taśmy LED do wyjść kanałów 01-16 oraz 17-32 zgodnie z kolejnością stopni.
• - Podłącz czujnik PIR dla kierunku wejścia od dołu oraz drugi czujnik PIR dla kierunku wejścia od góry.
• - Podłącz czujnik światła dziennego do odpowiedniego wejścia LUX DET.
• - W przypadku stosowania cyfrowej taśmy RGB SPI podłącz ją do odpowiednich wyjść CLK / DA.
• - Zaleca się oznaczenie przewodów wyjściowych numerami 1-32, aby uniknąć pomyłek przy montażu.
• - Cyfrowa taśma LED SPI wymaga osobnego zasilacza.

Instrukcja parowania i konfiguracji

• - Sterownik konfiguruje się lokalnie przy użyciu wyświetlacza OLED oraz przycisków funkcyjnych.
• - Długie naciśnięcie przycisku M umożliwia wejście do ustawień systemowych, w których można wybrać tryb pracy, sposób wyłączania światła, funkcję wejścia przycisku, typ układu IC, kolejność RGB oraz próg działania czujnika światła dziennego.
• - Użytkownik może ustawić dwa sposoby wygaszania oświetlenia: synchroniczne wygaszanie wszystkich stopni lub wygaszanie sekwencyjne.
• - Dostępna jest regulacja czasu opóźnienia wyłączenia światła: od kilku sekund do kilku minut lub bez automatycznego wyłączania.
• - Wejście przycisku może pracować jako wejście kaskadowe lub funkcja „All-on”, która włącza wszystkie kanały jednocześnie.
• - Sterownik umożliwia wybór kompatybilnego typu układu SPI dla cyfrowych taśm RGB LED oraz ręczne ustawienie kolejności kolorów.
• - W przypadku uszkodzenia pojedynczego wyjścia możliwe jest wyłączenie wybranego kanału w ustawieniach serwisowych.
• - Dwa sterowniki mogą zostać połączone kaskadowo w celu obsługi dłuższych ciągów schodowych.
• - Szczegółowa procedura konfiguracji, ustawień trybów pracy oraz montażu czujników została opisana w instrukcji urządzenia.
