ODIORNIK SKY RGB PWM 12-24V 3x5-3x6A (RF)

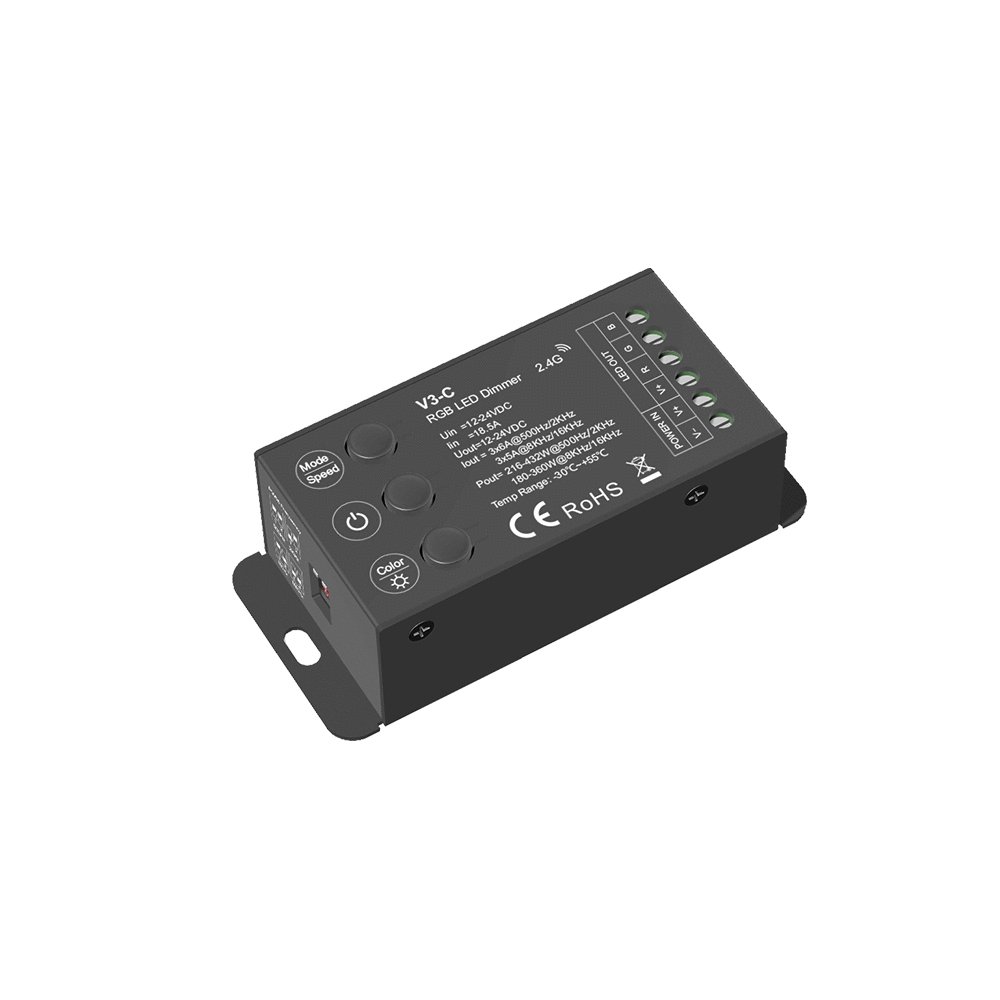

ODBIORNIK NEXTEC SKY RGB / 12-24V / 3x6A / RF / PWM (PD043248)

Sterownik LED RGB przeznaczony do taśm LED pracujących w instalacjach stałonapięciowych 12-24V DC. Urządzenie umożliwia sterowanie kolorami oraz jasnością oświetlenia przy użyciu pilotów RF 2.4GHz lub za pomocą trzech przycisków na obudowie sterownika. Sterownik zapewnia płynną regulację jasności w zakresie 0-100% oraz obsługuje 4096 poziomów ściemniania bez efektu migotania. Dodatkowo oferuje zestaw wbudowanych trybów dynamicznych dla oświetlenia RGB.

Kluczowe parametry techniczne

• - Typ sterownika: odbiornik RF do taśm LED RGB
• - Napięcie wejściowe: 12-24V DC
• - Napięcie wyjściowe: 3 x 6A@500Hz/2kHz, 3 x 5A@8kHz/16kHz
• - Liczba kanałów: 3 kanały RGB
• - Maksymalny prąd wyjściowy: 6A na kanał
• - Maksymalna moc wyjściowa: 216-432 W przy 500 Hz / 2 kHz, 180-360 W przy 8 kHz / 16 kHz
• - Sygnał sterowania: RF 2.4GHz + 3 przyciski
• - Zakres regulacji jasności: 0-100%
• - Rozdzielczość regulacji: 4096 poziomów
• - Częstotliwość PWM: 500 Hz / 2 kHz / 8 kHz / 16 kHz
• - Stopień ochrony: IP20

Funkcje i zastosowania

• - Sterowanie kolorami i jasnością taśm LED RGB w instalacjach dekoracyjnych i architektonicznych.
• - Obsługa pilotów RF 2.4GHz jedno- lub wielostrefowych.
• - Możliwość korzystania z wbudowanych trybów dynamicznych RGB.
• - Lokalna obsługa oświetlenia przy użyciu przycisków na obudowie sterownika.
• - Możliwość wyboru częstotliwości PWM w zależności od wymagań instalacji.
• - Wyższa częstotliwość PWM ogranicza widoczność migotania światła i poprawia pracę z kamerami.

Instrukcja podłączenia

• - Podłącz zasilacz stałonapięciowy 12-24V DC do zacisków wejściowych sterownika.
• - Podłącz taśmę LED RGB do odpowiednich wyjść R, G, B oraz wspólnego plusa.
• - Po wykonaniu wszystkich połączeń włącz zasilanie instalacji.
• - Pilot RF może być używany opcjonalnie do zdalnego sterowania oświetleniem.
• - Zalecana moc zasilacza powinna wynosić co najmniej 1,2 razy więcej niż moc podłączonego obciążenia LED.

Instrukcja parowania i konfiguracja

• - Sterownik może być zdalnie obsługiwany przy użyciu kompatybilnych pilotów RF 2.4GHz do sterowania RGB.
• - Parowanie i usuwanie pilotów odbywa się z użyciem przycisków sterownika lub funkcji Power Restart.
• - Urządzenie umożliwia wybór jednej z czterech częstotliwości PWM: 500 Hz, 2 kHz, 8 kHz lub 16 kHz.
• - Wyższa częstotliwość PWM ogranicza migotanie światła, ale wpływa na dostępny prąd i moc wyjściową sterownika.
• - Sterownik oferuje również wbudowane tryby dynamiczne, których parametry można zmieniać z poziomu przycisków funkcyjnych.
• - Szczegółowe informacje dotyczące parowania pilotów, obsługi trybów dynamicznych i ustawiania częstotliwości PWM znajdują się w instrukcji obsługi urządzenia.
