ODIORNIK SKY CCT PWM 12-24V 2x6-2x10A (RF)

STEROWNIK LED CCT / 12-24V / 2x10A / RF / PWM (PD043231)

Sterownik LED przeznaczony do taśm dwukolorowych CCT pracujących w instalacjach stałonapięciowych 12-24V DC. Urządzenie umożliwia regulację temperatury barwowej oraz płynną zmianę jasności oświetlenia przy użyciu pilotów RF 2.4GHz, przycisków na obudowie lub zewnętrznego przycisku Push Dim. Sterownik obsługuje 4096 poziomów regulacji, zapewniając stabilne i płynne sterowanie światłem bez widocznego migotania.

Kluczowe parametry techniczne

• - Typ sterownika: sterownik RF do taśm LED CCT
• - Napięcie wejściowe: 12-24V DC
• - Napięcie wyjściowe: 2 x (12-24)V DC
• - Liczba kanałów: 2 kanały
• - Maksymalny prąd wyjściowy: 10A na kanał
• - Sygnał sterowania: RF 2.4GHz + 3 przyciski + Push Dim
• - Zakres regulacji jasności: 0-100%
• - Rozdzielczość regulacji: 4096 poziomów
• - Częstotliwość PWM: 500 Hz / 2 kHz / 8 kHz / 16 kHz
• - Stopień ochrony: IP20

Funkcje i zastosowania

• - Regulacja temperatury barwowej taśm LED CCT w zakresie światła ciepłego, neutralnego i zimnego.
• - Płynna regulacja jasności oświetlenia w instalacjach dekoracyjnych, meblowych i architektonicznych.
• - Zdalne sterowanie pilotami RF 2.4GHz jedno- lub wielostrefowymi.
• - Lokalna obsługa przy użyciu przycisków funkcyjnych na obudowie sterownika.
• - Możliwość wyboru częstotliwości PWM w celu dopasowania pracy sterownika do konkretnego zastosowania.
• - Wyższa częstotliwość PWM pomaga ograniczyć migotanie światła w nagraniach wideo.

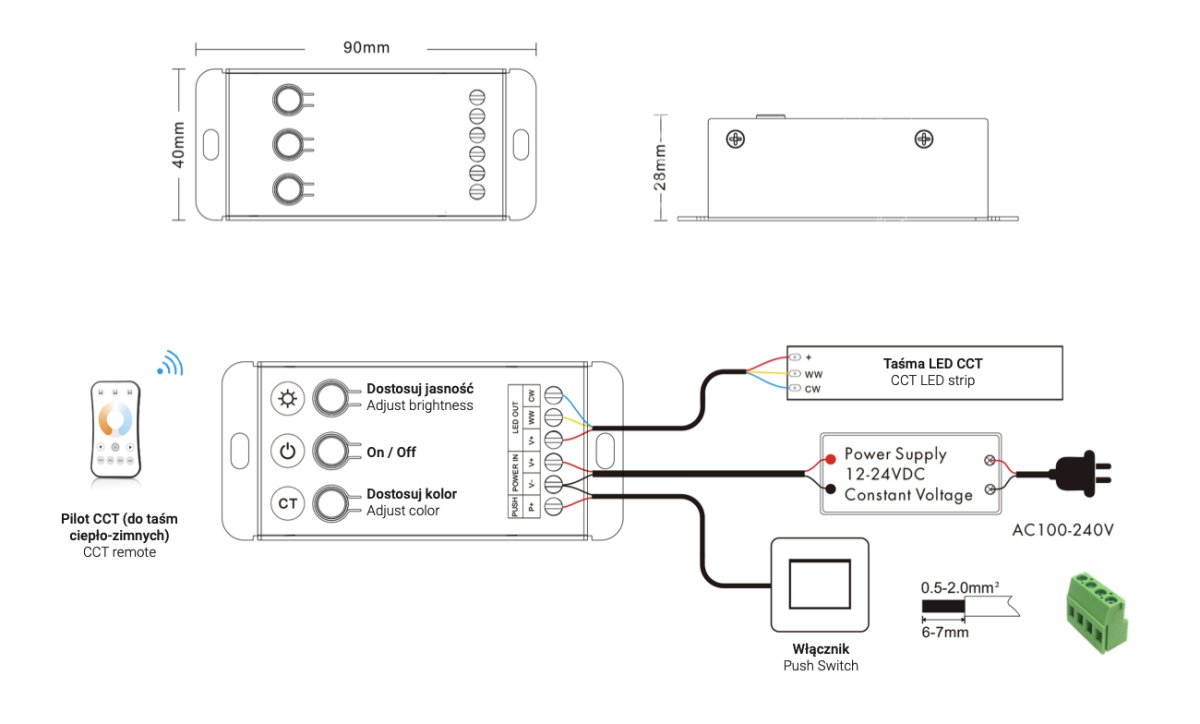

Instrukcja podłączenia

• - Podłącz zasilacz stałonapięciowy 12-24V DC do wejścia sterownika zgodnie z oznaczeniem biegunowości.
• - Podłącz taśmę LED CCT do odpowiednich wyjść sterownika.
• - W razie potrzeby podłącz zewnętrzny przycisk chwilowy do wejścia Push Dim.
• - Po wykonaniu wszystkich połączeń włącz zasilanie instalacji.
• - Zaleca się stosowanie zasilacza o mocy co najmniej 1,2 razy większej niż moc podłączonego obciążenia LED.

Instrukcja parowania i konfiguracja

• - Sterownik może być zdalnie obsługiwany przy użyciu kompatybilnych pilotów RF 2.4GHz przeznaczonych do sterowania CCT.
• - Parowanie i usuwanie pilotów odbywa się z użyciem przycisków sterownika lub funkcji Power Restart.
• - Urządzenie umożliwia wybór jednej z czterech częstotliwości PWM: 500 Hz, 2 kHz, 8 kHz lub 16 kHz.
• - Wyższa częstotliwość PWM poprawia komfort pracy w instalacjach narażonych na efekt migotania światła.
• - Sterownik współpracuje z funkcją Push Dim, umożliwiając dodatkowe sterowanie z przycisku ściennego.
• - Szczegółowe informacje dotyczące parowania pilotów, regulacji temperatury barwowej i ustawiania częstotliwości PWM znajdują się w instrukcji obsługi urządzenia.
