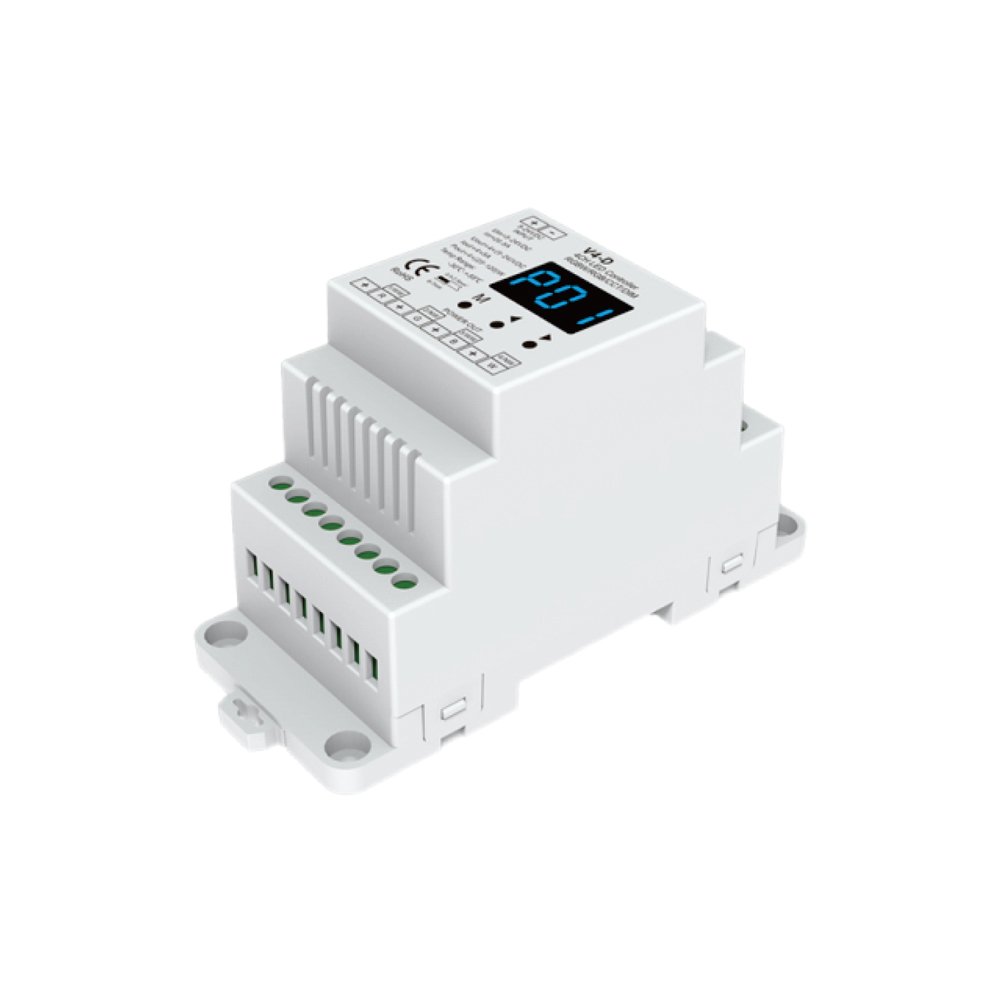

ODBIORNIK SKY RGBW 12-24V 4x5A NA SZYNĘ DIN

Profesjonalny sterownik LED RF przeznaczony do sterowania taśmami LED RGBW w instalacjach stałonapięciowych 12-24V DC. Urządzenie montowane jest na standardowej szynie DIN, dzięki czemu doskonale sprawdza się w instalacjach rozdzielnicowych, systemach oświetlenia architektonicznego oraz w rozbudowanych instalacjach LED. Sterownik umożliwia niezależne sterowanie czterema kanałami LED (R, G, B oraz W), oferując płynną regulację jasności oraz obsługę dynamicznych efektów świetlnych. Obsługa odbywa się lokalnie przy użyciu przycisków na obudowie oraz zdalnie za pomocą pilotów RF 2.4GHz systemu NEXTEC SKY.

Kluczowe parametry techniczne

• - Typ sterownika: odbiornik RF do taśm LED RGBW montowany na szynie DIN
• - Liczba kanałów: 4 kanały (R / G / B / W)
• - Maksymalny prąd wyjściowy: 5A na kanał (12-24V) / 4A na kanał (36-48V)
• - Sygnał sterowania: RF 2.4GHz + sterowanie lokalne przyciskami
• - Zakres ściemniania: 0-100%
• - Rozdzielczość regulacji: 4096 poziomów
• - Częstotliwość PWM: 1000 / 2000 / 4000 / 8000 Hz (do wyboru)
• - Stopień ochrony: IP20

Funkcje i zastosowania

• - Sterowanie taśmami LED RGBW w instalacjach dekoracyjnych, architektonicznych i komercyjnych.
• - Montaż na szynie DIN w rozdzielnicach elektrycznych oraz systemach automatyki budynkowej.
• - Niezależna regulacja kanałów czerwonego, zielonego, niebieskiego oraz białego.
• - Obsługa dynamicznych trybów zmiany kolorów i efektów świetlnych.
• - Bezprzewodowe sterowanie przy użyciu pilotów RF systemu NEXTEC SKY.
• - Synchronizacja wielu sterowników w jednej instalacji oświetleniowej.
• - Możliwość wyboru krzywej ściemniania (liniowa lub logarytmiczna).
• - Regulowany czas płynnego włączania i wyłączania światła.

Instrukcja podłączenia

• - Zamontuj sterownik na standardowej szynie DIN (TS-35).
• - Podłącz zasilacz stałonapięciowy 12-48V DC do zacisków wejściowych sterownika.
• - Podłącz taśmę LED RGBW do wyjść R, G, B oraz W.
• - Upewnij się, że biegunowość połączeń jest zgodna z oznaczeniami na obudowie urządzenia.
• - Po wykonaniu wszystkich połączeń włącz zasilanie instalacji.
• - Zalecana moc zasilacza powinna wynosić minimum 1,2 razy więcej niż moc podłączonego oświetlenia LED.

Instrukcja sparowania i konfiguracja

• - Parowanie pilota: przytrzymaj przyciski M oraz ? przez około 2 sekundy, aż na wyświetlaczu pojawi się komunikat „RLS”. Następnie w ciągu 5 sekund naciśnij przycisk ON/OFF lub przycisk strefy na pilocie. Komunikat „RLO” oznacza poprawne sparowanie.
• - Usuwanie sparowanych pilotów: przytrzymaj przyciski M oraz ? przez około 5 sekund, aż pojawi się komunikat „RLE”. Spowoduje to usunięcie wszystkich zapisanych pilotów.
• - Konfiguracja trybu pracy: przytrzymaj przycisk M przez około 2 sekundy, aby przejść do ustawień sterownika. Za pomocą przycisków można ustawić m.in. typ oświetlenia, częstotliwość PWM, krzywą ściemniania oraz czas płynnego włączania i wyłączania światła.
• - Dynamiczne tryby pracy: sterownik oferuje 10 trybów dynamicznych dla oświetlenia RGB/RGBW, z możliwością regulacji prędkości i jasności efektów.
• - Szczegółowe informacje dotyczące konfiguracji i wszystkich ustawień dostępne są w instrukcji obsługi urządzenia.
