Jak prawidłowo podłączyć CYFROWE taśmy LED (LED DIGITAL)

1. Przygotuj narzędzia i materiały

• Taśma LED z odpowiednim kontrolerem.
• Zasilacz o odpowiedniej mocy i napięciu (np. 5V, 12V lub 24V w zależności od taśmy).
• Kontroler LED
• Przewody połączeniowe.
• Lutownica i cyna (opcjonalnie, jeśli trzeba lutować).

2. Sprawdź parametry taśmy:

• Napięcie: sprawdź, jakie napięcie wymaga taśma (12V lub 24V).
• Pobór prądu: oblicz, ile mocy potrzebuje cała taśma
• Sterowanie: upewnij się, że kontroler obsługuje protokół taśmy (np. WS2812B korzysta z protokołu jednokierunkowego).

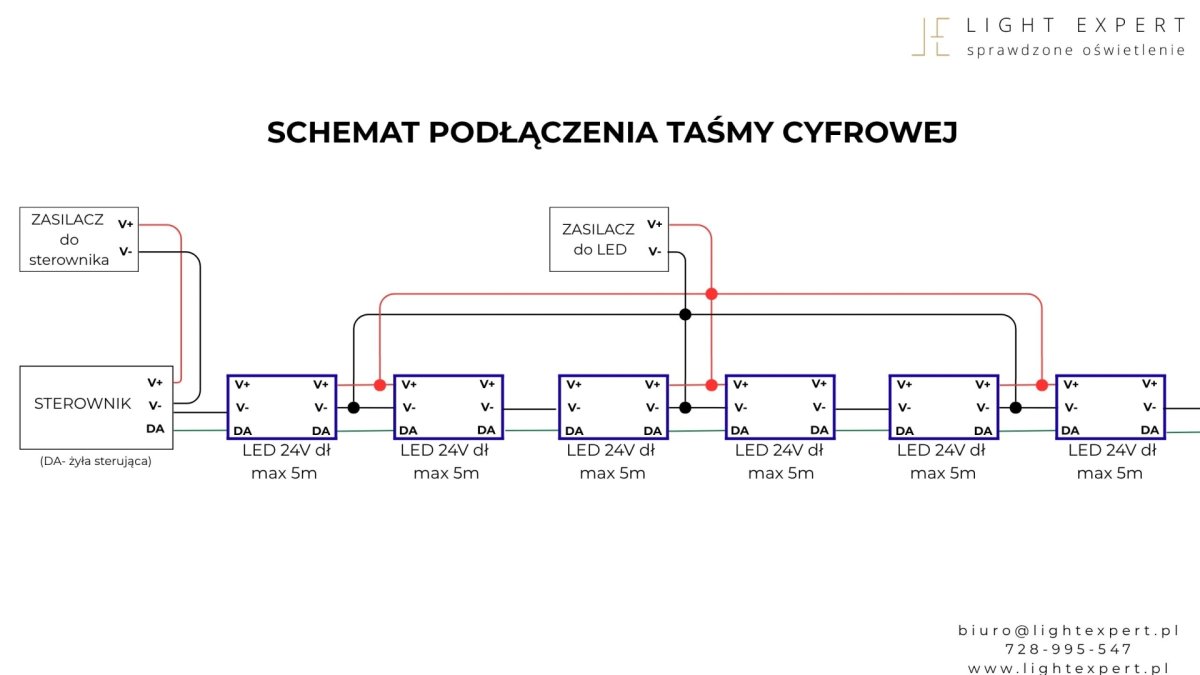

3. Przygotuj połączenia;

• Zasilanie:

  • Połącz przewody zasilania (V+ i GND) taśmy LED do zasilacza.
  • W przypadku dłuższych taśm (np. powyżej 5 metrów), rozważ wprowadzenie dodatkowych punktów zasilania na długości taśmy, aby uniknąć spadków napięcia.

• Sterowanie (DATA):

  • Połącz wejście sterujące taśmy (DIN) z wyjściem sygnałowym kontrolera.
  • Wstaw rezystor 330–470 Ω między kontrolerem a wejściem danych (DIN), aby chronić diody przed zakłóceniami.
  • Połącz masę (GND) kontrolera z masą (GND) taśmy.

4. Podłącz wszystko w odpowiedniej kolejności

• Podłącz zasilacz do sieci, ale nie włączaj go jeszcze.
• Upewnij się, że wszystkie połączenia są zgodne z polaryzacją (V+, GND, DATA).
• Sprawdź poprawność połączeń, zanim uruchomisz system.

5. Uruchomienie

• Włącz zasilanie zasilacza.
• Upewnij się, że kontroler działa i wysyła sygnał do taśmy.
• Przetestuj, czy diody reagują na komendy (np. zmieniają kolory według zaprogramowanego schematu).

6. Dodatkowe wskazówki

• Chłodzenie: w przypadku długiego użytkowania lub dużej liczby LED użyj radiatorów lub zapewnij odpowiednią wentylację.
• Izolacja: zabezpiecz połączenia przed zwarciem (np. rurki termokurczliwe, izolacja taśmy).
• Maksymalny prąd: unikaj przekraczania maksymalnej obciążalności zasilacza.
