Co to jest system DALI i jak rewolucjonizuje sterowanie oświetleniem?

DALI, czyli Digital Addressable Lighting Interface, to międzynarodowy standard komunikacji opracowany specjalnie na potrzeby cyfrowego sterowania oświetleniem. W przeciwieństwie do tradycyjnych systemów analogowych (takich jak sterowanie 1-10 V), gdzie regulacja odbywa się poprzez zmianę napięcia, DALI opiera się na wysyłaniu cyfrowych komend – można to porównać do wysyłania krótkich wiadomości tekstowych bezpośrednio do konkretnej lampy.

Głównym założeniem systemu jest to, że każde urządzenie (np. zasilacz LED DALI) posiada swój unikalny adres. Dzięki temu sterownik może komunikować się z pojedynczą oprawą, grupą opraw lub całą instalacją jednocześnie. Pozwala to na:

Indywidualną regulację natężenia światła dla każdej lampy.
Monitorowanie stanu urządzeń (np. raportowanie awarii źródła światła).
Łatwą zmianę konfiguracji bez konieczności przerabiania okablowania.

W praktyce system ten przypomina relację nauczyciela z uczniami w klasie. Podczas gdy w systemach starszego typu nauczyciel mógł tylko krzyczeć do wszystkich naraz, DALI pozwala na „szeptanie” do konkretnej osoby, co zapewnia niespotykaną wcześniej precyzję i oszczędność energii.

Elementy składowe systemu – co jest potrzebne do instalacji?

Prawidłowo zaprojektowany system DALI składa się z kilku kluczowych grup urządzeń, które współpracują ze sobą w celu realizacji logiki oświetleniowej:

Kontroler / Sterownik DALI: „Mózg” operacji, który zarządza pracą systemu i wysyła polecenia do odbiorników.
Urządzenia wykonawcze (Control Gear): Są to głównie zasilacze LED DALI (drivery) oraz moduły ściemniania, które bezpośrednio sterują jasnością źródeł światła.
Urządzenia wejściowe (Input Devices): Czujniki ruchu, czujniki natężenia światła dziennego, panele dotykowe oraz przyciski ścienne.
Zasilacz magistrali: Moduł dostarczający energię do komunikacji na linii DA-DA.

W naszej ofercie znajdziecie Państwo szeroki wybór zasilaczy LED DALI, które zapewniają stabilną i niezawodną pracę całego systemu oświetleniowego.

Architektura magistrali i zasady okablowania

Fizyczna struktura systemu DALI opiera się na dwużyłowej magistrali komunikacyjnej, która cechuje się dużą elastycznością montażu. Do jej najważniejszych zasad należą:

Okablowanie i polaryzacja: Magistralę prowadzi się standardowym przewodem (np. 1,5 mm²). Kluczową zaletą dla instalatora jest całkowity brak polaryzacji – przewody można podłączyć do zacisków DA+/DA- w dowolnej kolejności.
Topologia sieci: System dopuszcza niemal dowolny sposób prowadzenia kabli. Można stosować układ liniowy, gwiazdę, drzewo lub ich kombinację. Jedynym restrykcyjnym zakazem jest tworzenie zamkniętych pętli.
Zasilanie i zasięg: Maksymalna długość magistrali to 300 metrów. Niezbędnym elementem jest zasilacz magistralny (16V DC), który zapewnia energię dla sygnałów cyfrowych wymienianych między kontrolerem a oprawami.

Adresowanie, grupowanie i sceny świetlne

Siła systemu DALI tkwi w jego możliwościach konfiguracyjnych, które pozwalają na logiczne zarządzanie oświetleniem bez ingerencji w kable:

Adresowanie cyfrowe: Każde urządzenie na linii posiada swój unikalny adres. Pozwala to sterownikowi na wysyłanie poleceń do konkretnej lampy. Jedna linia (magistrala) obsługuje maksymalnie 64 adresy dla wszystkich urządzeń.
Zarządzanie grupami: Oprawy można łączyć w grupy (do 16 na linię), co umożliwia sterowanie całymi strefami (np. wszystkie lampy przy oknach) za pomocą jednej komendy.

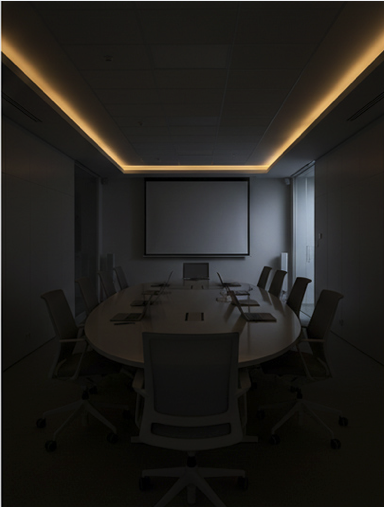

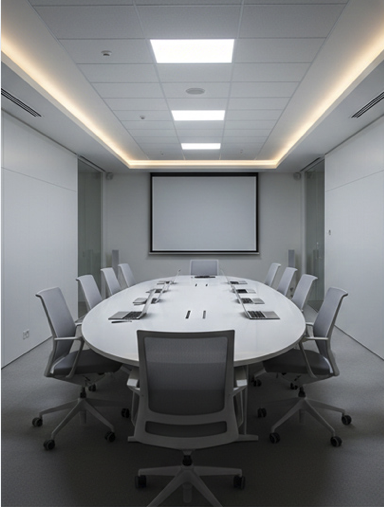

Sceny świetlne: System pozwala na zaprogramowanie do 16 scen. Każda scena to zapisany w pamięci zasilacza poziom jasności, który można przywołać jednym przyciskiem, tworząc natychmiast odpowiedni nastrój (np. scena kinowa lub praca).

Ewolucja standardu: DALI vs DALI-2 vs D4i

Dla profesjonalisty kluczowe jest rozróżnienie wersji protokołu, z którymi przychodzi mu pracować.

Cecha	DALI (DALI-1)	DALI-2	D4i
Status	Starsza wersja, brak pełnej certyfikacji.	Aktualny standard, wysoka kompatybilność.	Rozszerzenie dla inteligentnych opraw IoT.
Urządzenia wejściowe	Często niekompatybilne między producentami.	Pełna standaryzacja czujników i przycisków.	Standaryzacja wewnątrz oprawy.
Diagnostyka	Podstawowa (on/off/awaria).	Rozszerzona, raportowanie błędów zasilaczy	Zaawansowana: zużycie energii, czas pracy.
Certyfikacja	Brak rygorystycznych testów.	Obowiązkowa certyfikacja wszystkich urządzeń.	Certyfikacja pod kątem analityki danych.

Podsumowując:

DALI-1: Podstawowa wersja systemu, sprawdzająca się w najprostszych instalacjach, lecz posiadająca ograniczenia w zakresie certyfikacji i współpracy urządzeń wejściowych.
DALI-2: Obecny standard rynkowy wymagany w profesjonalnych obiektach, gwarantujący pełną kompatybilność między różnymi producentami i rozbudowaną diagnostykę.
D4i: Zaawansowane rozszerzenie dedykowane inteligentnym oprawom (IoT) i oświetleniu ulicznemu, pozwalające na szczegółowe raportowanie danych o energii i stanie oprawy.

Proces instalacji i uruchomienia krok po kroku

Realizacja projektu opartego na DALI wymaga systematycznego podejścia. Poniżej przedstawiamy sprawdzony schemat działania:

Analiza potrzeb: Określenie stref sterowania, potrzebnych scen oraz roli czujników.
Projekt techniczny: Wyznaczenie przebiegu magistrali, dobór liczby zasilaczy magistralnych i podział na linie
(pamiętając o limicie 64 urządzeń na linię).
Montaż fizyczny: Prowadzenie okablowania (pamiętając o braku polaryzacji i limicie 300 m) oraz montaż opraw z zasilaczami DALI.

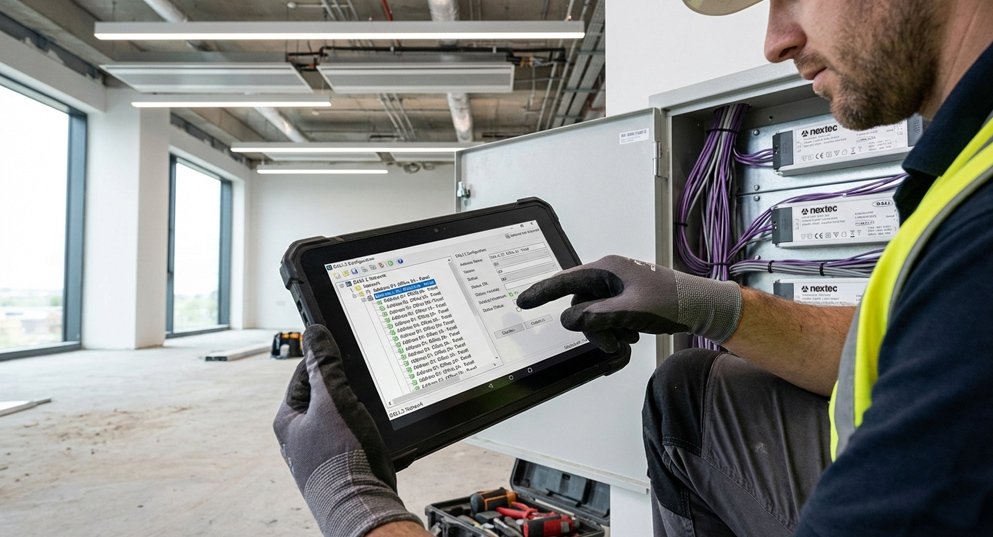

Adresowanie: Uruchomienie oprogramowania konfigurującego, które wykryje wszystkie urządzenia na linii.
Grupowanie i sceny: Logiczne powiązanie lamp w grupy i zdefiniowanie parametrów dla poszczególnych scen.
Konfiguracja czujników: Ustawienie progów natężenia światła i czasów podtrzymania dla czujników ruchu.
Testy końcowe: Sprawdzenie komunikatów zwrotnych, poprawności działania scen oraz reakcji na zanik zasilania.
Dokumentacja: Zapisanie kopii konfiguracji i stworzenie schematu powykonawczego dla użytkownika.

Najczęstsze błędy początkujących instalatorów

Nawet najlepszy system może zawieść przy nieprawidłowym montażu. Oto najczęstsze pułapki, na które warto uważać:

Przekroczenie limitu 64 urządzeń: Powoduje błędy komunikacji lub całkowity brak odpowiedzi systemu.
Traktowanie DALI jak systemu 1-10 V: Próby zmiany jasności poprzez manipulację napięciem na magistrali zamiast wysyłania komend cyfrowych.
Zapominanie o zasilaczu magistrali: Bez niego „rozmowa” między sterownikiem a oprawami jest fizycznie niemożliwa.
Brak adresowania: Często instalatorzy dziwią się, że oprawy „nie reagują”, podczas gdy po prostu nie mają jeszcze nadanych adresów.
Błędy w topologii: Tworzenie pętli w okablowaniu magistrali.
